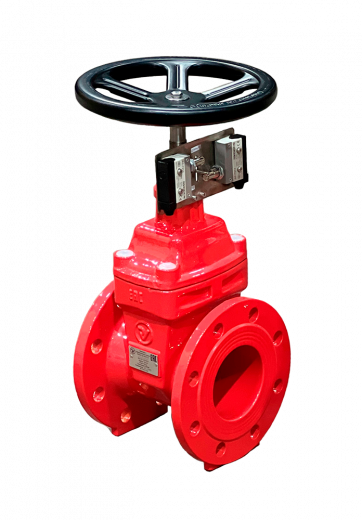

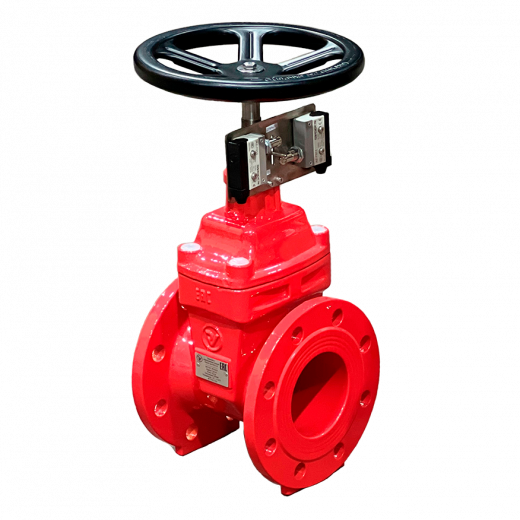

Задвижка фланцевая с обрезиненным клином тип RVG 10 с устройством контроля положения для систем пожаротушения
Применение:
Задвижка RIDVAL тип RVG 10 с устройством контроля положения с обрезиненным клином с невыдвижным шпинделем применяются для автоматических систем пенного и водяного пожаротушения.
Особенности:
- Соответствие ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».;
- Концевые выключатели для контроля положения ОТКРЫТО и ЗАКРЫТО;
- Визуальная индикация состояния задвижки ОТКРЫТО и ЗАКРЫТО;
- Рассверловка фланцев: универсальная PN10/16;
- Ребра жесткости на корпусе;
- Малое гидравлическое сопротивление за счет отсутствия застойных зон в корпусе;
- Красный сигнальный пожарный цвет согласно ГОСТ Р 51052-2002;
- Уникальные серийные номера на шильде изделия;
- Отливка торгового знака на корпусе задвижки;
- Гарантированный ресурс открытия-закрытия не менее 5000 циклов;
- Направляющие на клине из износостойкого пластика (PTFE);
- Подходят для воды, а также пенообразователя на основе гликольных смесей.
Технические параметры, нормы и стандарты:
- Тип присоединения к трубопроводу: Фланцевое по ГОСТ 33259-2015
- Строительная длина в соответствии ГОСТ 3706-93, DIN 3202 / F4 (короткий корпус);
- Температура рабочей среды: от -25 до +130°С;
- Двусторонняя герметичность: Класс А по ГОСТ 9544-2015;
- Защитное покрытие: Эпоксидное порошковое, не менее 250 мкм;

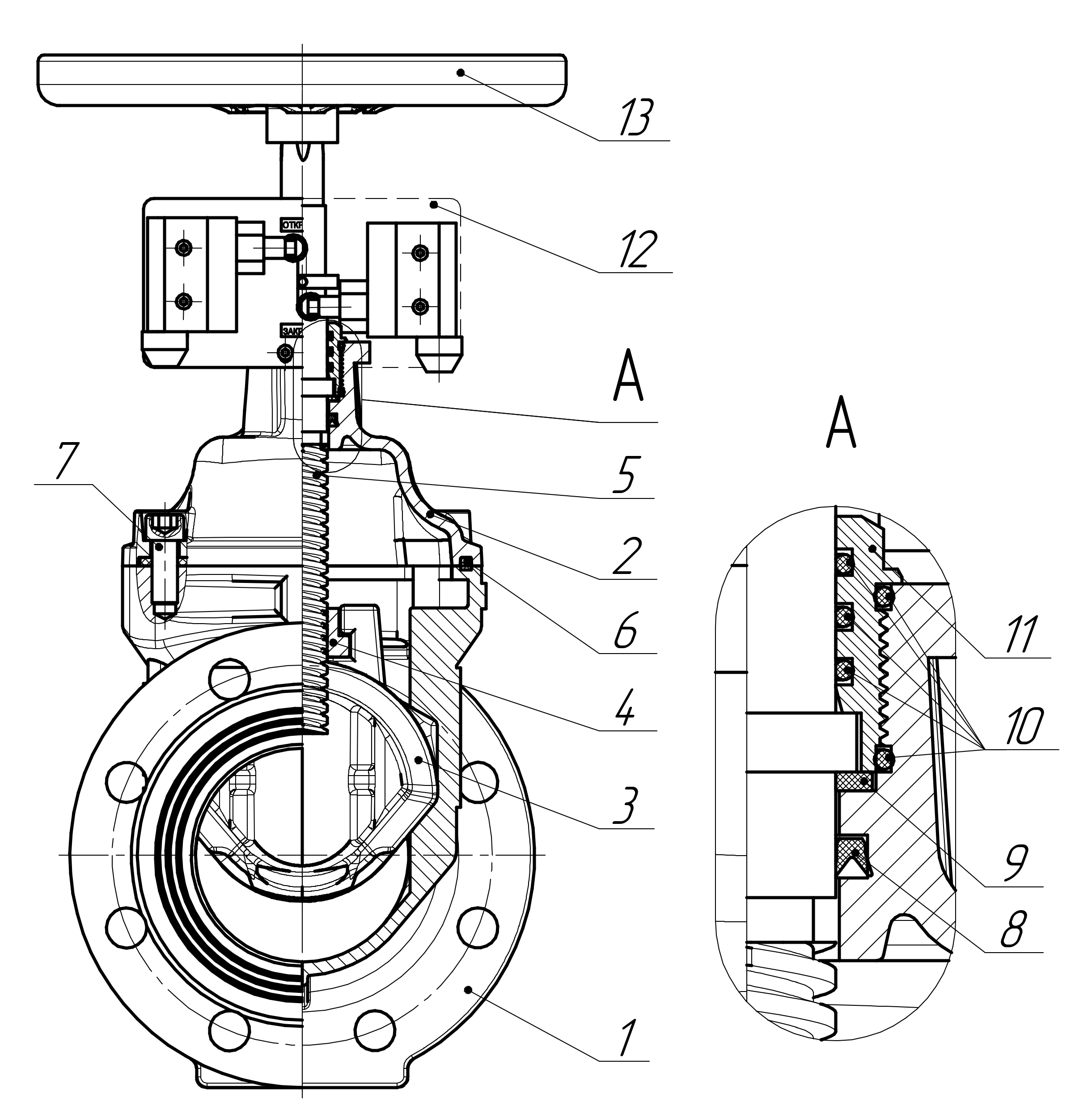

Конструкция
|
Поз. |
Деталь |
Материал |
|---|---|---|
|
1 |
Корпус |
ВЧ50 (GGG50) |
|
2 |
Крышка |
ВЧ50 (GGG50) |
|
3 |
Клин |
ВЧ50 (GGG50) + EPDM + Полимер |
|
4 |
Гайка ходовая |
Латунь/Бронза (ЛС-59/RASS) |
|
5 |
Шпиндель |
20Х13 (SS416) |
|
6 |
Уплотнение |
EPDM |
|
7 |
Крепежные элементы |
Нержавеющая сталь А2 |
|
8 |
Манжета резиновая |
EPDM |
|
9 |
Подшипник скольжения |
PTFE |
|
10 |
Уплотнительное кольцо |
EPDM |
|
11 |
Гайка шпинделя |
Латунь/Бронза (ЛС-59/RASS) |
|
12 |
Устройство контроля положения |
- |
|
13 |
Маховик |
Ст20 |

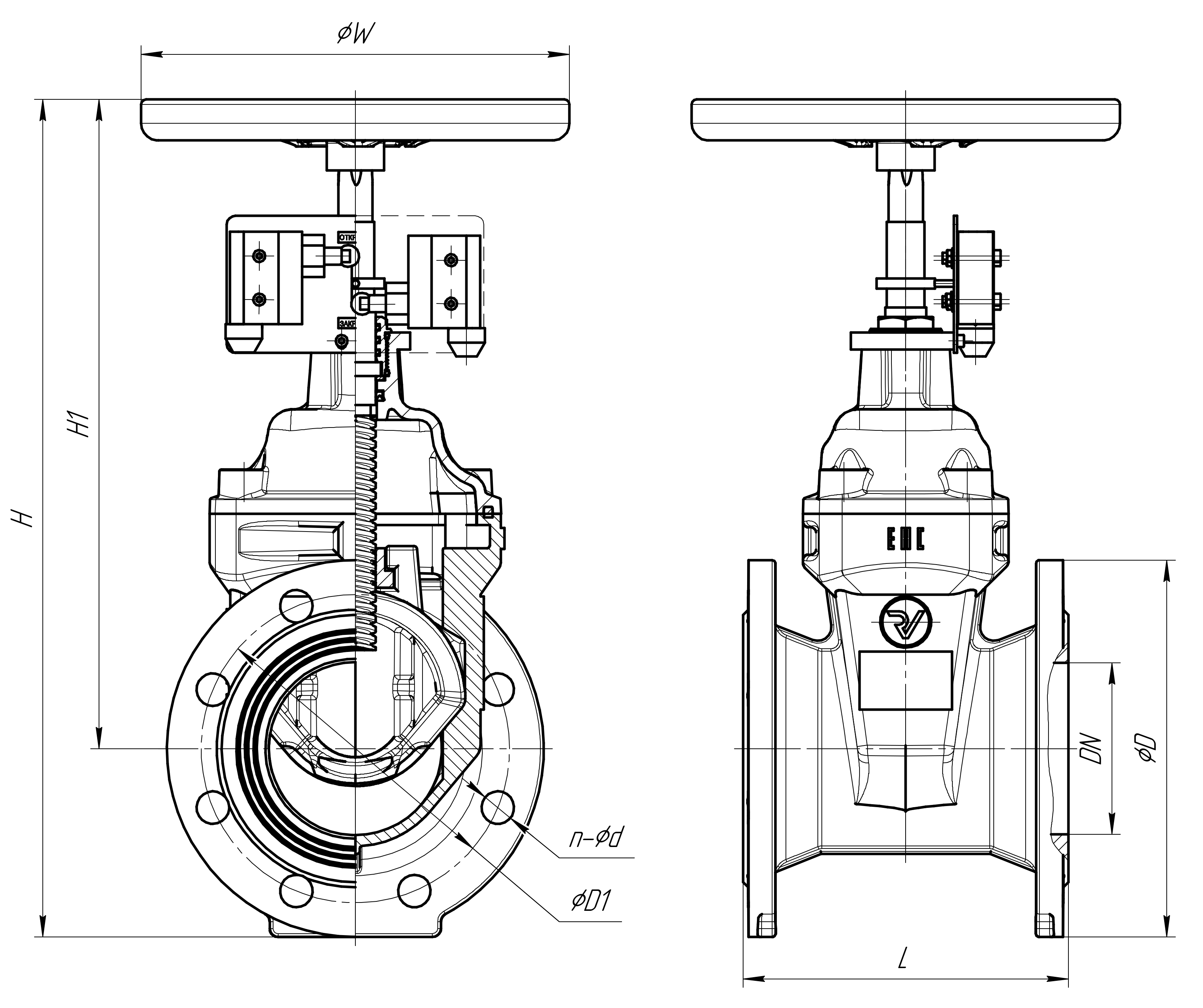

Размеры
|
DN |
L |
H |
H1 |
D1 |
n-d |
W |
Масса, кг |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PN10 |
PN16 |
PN10 |
PN16 |
|||||||||
|
50 |
150 |
360 |
275 |
125 |
125 |
4-18 |
4-18 |
200 |
9,9 |
|||
|
65 |
170 |
415 |
320 |
145 |
145 |
4-18 |
4-18 |
200 |
12,4 |
|||
|
80 |
180 |
435 |
335 |
160 |
160 |
8-18 |
8-18 |
200 |
14,5 |
|||
|
100 |
190 |
490 |
380 |
180 |
180 |
8-18 |
8-18 |
250 |
19,7 |
|||
|
125 |
200 |
540 |
415 |
210 |
210 |
8-18 |
8-18 |
250 |
28,2 |
|||
|
150 |
210 |
605 |
460 |
240 |
240 |
8-22 |
8-22 |
250 |
32,1 |
|||
|
200 |
230 |
740 |
570 |
295 |
295 |
8-22 |
12-22 |
350 |
50,1 |
|||
|
250 |
250 |
845 |
640 |
350 |
355 |
12-22 |
12-26 |
400 |
76,1 |
|||
|
300 |
270 |
970 |
740 |
400 |
410 |
12-22 |
12-26 |
400 |
105,3 |
|||
*размеры справочные
