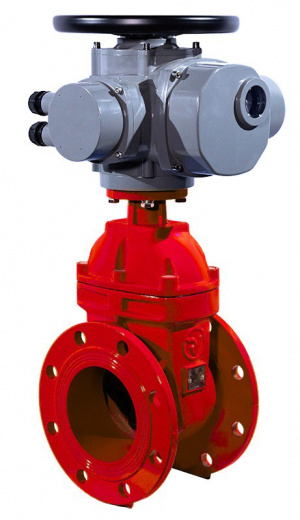

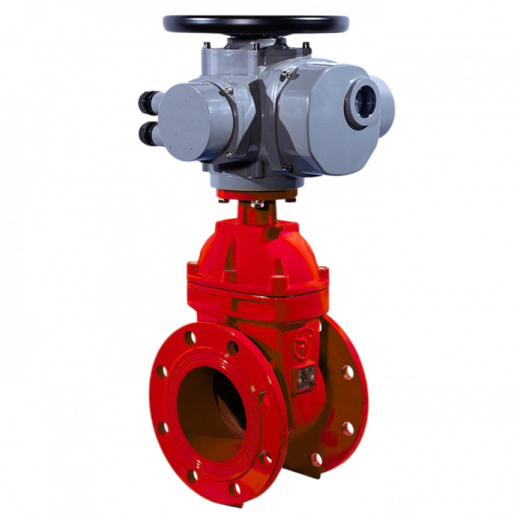

Задвижка фланцевая с обрезиненным клином тип RVG 12 с невыдвижным шпинделем под электропривод
предназначена для автоматизированного перекрытия потока рабочей среды. Исполнительным механизмом является многооборотный электропривод.
Применение:
Вода в системах холодного и горячего водоснабжения, отопления, водоотведения, канализации, пожаротушения, морская вода, питьевая вода, воздух, сточные воды, гликолевые смеси и т.д.
Особенности:
- Соответствие ГОСТ Р 51052-2002 Установки водяного и пенного пожаротушения автоматические;
- Рассверловка фланцев: универсальная PN10/16;
- Ребра жесткости на корпусе;
- Малое гидравлическое сопротивление за счет отутствия застойных зон;
- Возможность комплектации колонкой управления;
- Уникальные серийные номера на шильде изделия;
- Отливка торгового знака на корпусе задвижки;
- Гарантированный ресурс открытия-закрытия не менее 5000 циклов;
Технические параметры, нормы и стандарты:
- Тип присоединения к трубопроводу: Фланцевое по ГОСТ 33259-2015
- Максимальное рабочее давление 16 кгс/см2 (бар);
- Максимальное испытательное давление 24 кгс/см2 по ГОСТ 33257-2015;
- Строительная длина в соответствии ГОСТ 3706-93, DIN 3202 / F4 (короткий корпус);
- Температура рабочей среды: от -25 до +130°С;
- Двусторонняя герметичность: Класс А по ГОСТ 9544-2015;
- Защитное покрытие: Эпоксидное порошковое, не менее 250 мкм;

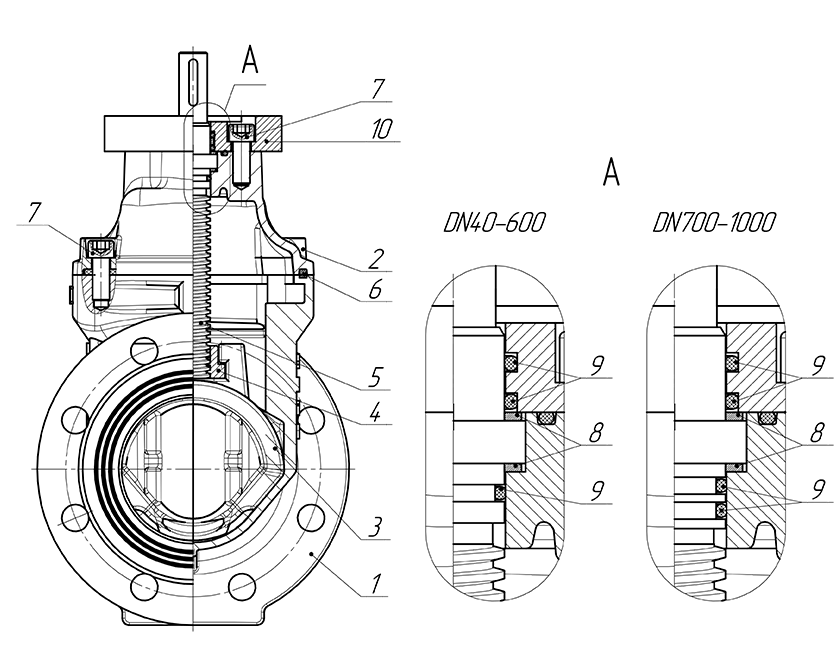

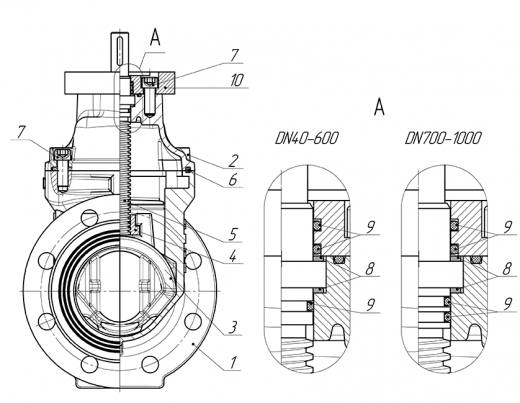

Конструкция
|
Поз. |
Деталь |
Материал |
|---|---|---|
|
1 |
Корпус |
ВЧ50 (GGG50) |
|
2 |
Крышка |
ВЧ50 (GGG50) |
|
3 |
Клин |
ВЧ50 (GGG50) + EPDM + Полимер |
|
4 |
Гайка ходовая |
Латунь/Бронза (ЛС-59/BRASS) |
|
5 |
Шпиндель |
20Х13 (SS416) |
|
6 |
Уплотнение |
EPDM |
|
7 |
Крепежные элементы |
Нержавеющая сталь А2 |
|
8 |
Подшипник скольжения |
PTFE (DN40-300) Латунь/Бронза (ЛС-59/BRASS) |
|
9 |
Уплотнительные кольца |
Фторопласт Ф-4 (PTFE) |
|
10 |
Фланец крышки |
ВЧ50 (GGG50) |

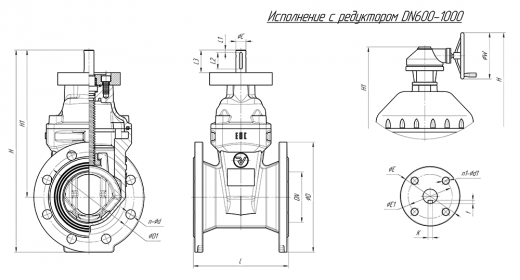

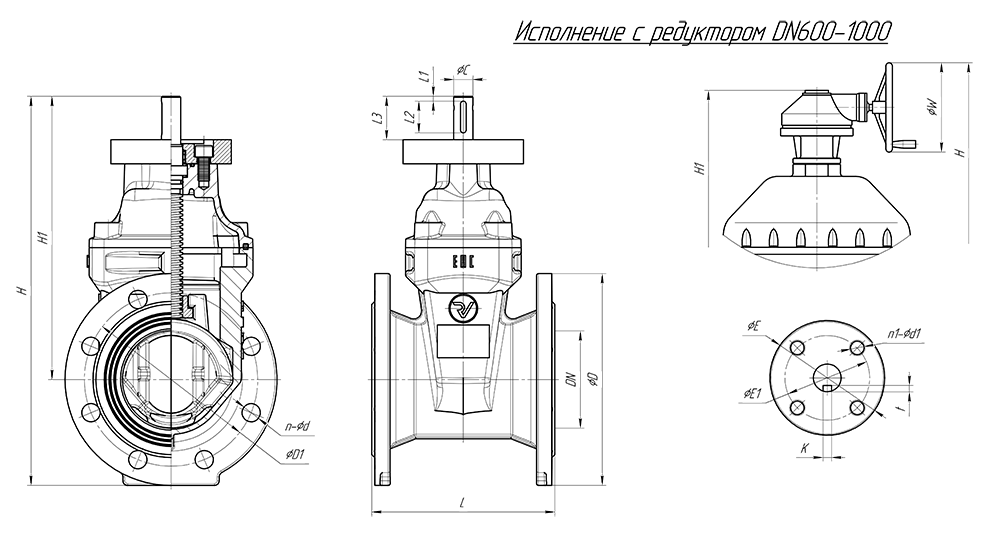

Размеры
|
DN |
L |
H |
H1 |
D |
D1 |
n-d |
E |
E1 |
n1-d1 |
C |
L1 |
L2 |
L3 |
K |
t |
Фланец ISO 5210 |
Масса, кг |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PN10 |
PN16 |
PN10 |
PN16 |
||||||||||||||||
|
50 |
150 |
280 |
200 |
165 |
125 |
125 |
4-18 |
4-18 |
125 |
102 |
4-12 |
18 |
5 |
36 |
45 |
6 |
3 |
F10 |
10,4 |
|
65 |
170 |
330 |
240 |
185 |
145 |
145 |
4-18 |
4-18 |
125 |
102 |
4-12 |
18 |
5 |
36 |
45 |
6 |
3 |
F10 |
13,3 |
|
80 |
180 |
348 |
250 |
200 |
160 |
160 |
8-18 |
8-18 |
125 |
102 |
4-12 |
20 |
5 |
36 |
45 |
6 |
3 |
F10 |
15,2 |
|
100 |
190 |
398 |
290 |
220 |
180 |
180 |
8-18 |
8-18 |
125 |
102 |
4-12 |
20 |
5 |
36 |
45 |
6 |
3 |
F10 |
20,1 |
|
125 |
200 |
450 |
328 |
250 |
210 |
210 |
8-18 |
8-18 |
125 |
102 |
4-12 |
24 |
5 |
36 |
45 |
6 |
3 |
F10 |
24,6 |
|
150 |
210 |
510 |
370 |
285 |
240 |
240 |
8-22 |
8-22 |
125 |
102 |
4-12 |
24 |
5 |
36 |
45 |
6 |
3 |
F10 |
32,0 |
|
200 |
230 |
642 |
475 |
340 |
295 |
295 |
8-22 |
12-22 |
175 |
140 |
4-18 |
26 |
5 |
40 |
60 |
8 |
3 |
F14 |
48,2 |
|
250 |
250 |
767 |
565 |
405 |
350 |
355 |
12-22 |
12-26 |
175 |
140 |
4-18 |
30 |
5 |
40 |
60 |
8 |
3 |
F14 |
76,5 |
|
300 |
270 |
890 |
660 |
460 |
400 |
410 |
12-22 |
12-26 |
175 |
140 |
4-18 |
30 |
5 |
40 |
60 |
8 |
3 |
F14 |
153,2 |
|
350 |
290 |
1050 |
790 |
520 |
460 |
470 |
16-22 |
16-26 |
175 |
140 |
4-18 |
34 |
5 |
50 |
60 |
12 |
4 |
F14 |
176,0 |
|
400 |
310 |
1150 |
860 |
580 |
515 |
525 |
16-26 |
16-30 |
175 |
140 |
4-18 |
34 |
5 |
50 |
70 |
12 |
4 |
F14 |
209,0 |
|
500 |
350 |
1380 |
1025 |
715 |
620 |
650 |
20-26 |
20-33 |
210 |
165 |
4-22 |
40 |
5 |
63 |
80 |
12 |
4 |
F16 |
349,5 |
|
600 |
390 |
1665 |
1245 |
840 |
725 |
770 |
20-30 |
20-36 |
210 |
165 |
4-22 |
40 |
5 |
63 |
80 |
12 |
4 |
F16 |
641,8 |
|
700 |
430 |
1995 |
1540 |
910 |
840 |
840 |
24-30 |
24-36 |
210 |
165 |
4-22 |
40 |
5 |
63 |
80 |
12 |
4 |
F16 |
945,0 |
|
800 |
470 |
2050 |
1540 |
1025 |
950 |
950 |
24-33 |
24-39 |
300 |
254 |
8-18 |
50 |
5 |
70 |
100 |
14 |
5 |
F25 |
1250,0 |
|
1000 |
550 |
* |
* |
1255 |
1160 |
1170 |
28-36 |
28-42 |
300 |
254 |
8-18 |
72 |
5 |
100 |
110 |
20 |
5 |
F25 |
3020,0 |
