Клапан обратный межфланцевый тип RVC 20
предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах пожаротушения, в установках водяного и пенного пожаротушения автоматических
Применение:
Вода в системах холодного и горячего водоснабжения, отопления, водоотведения, пожаротушения, морская вода, питьевая вода, воздух, сточные воды, гликолевые смеси и т.д.
Особенности:
- Рассверловка ответных фланцев: PN10, PN16;
- Ребра жесткости на корпусе;
- Уникальные серийные номера на шильде изделия;
- Гарантированный ресурс открытия-закрытия не менее 5000 циклов;
Технические параметры, нормы и стандарты:
- Тип присоединения к трубопроводу: межфланцевое для ответных фланцев по ГОСТ 33259-2015
- Максимальное рабочее давление 16 кгс/см2 (бар);
- Максимальное испытательное давление 24 кгс/см2 по ГОСТ 33257-2015;
- Температура рабочей среды: от -25 до +130°С;
- Герметичность: Класс А по ГОСТ 9544-2015;
- Защитное покрытие: Эпоксидное порошковое, не менее 250 мкм;

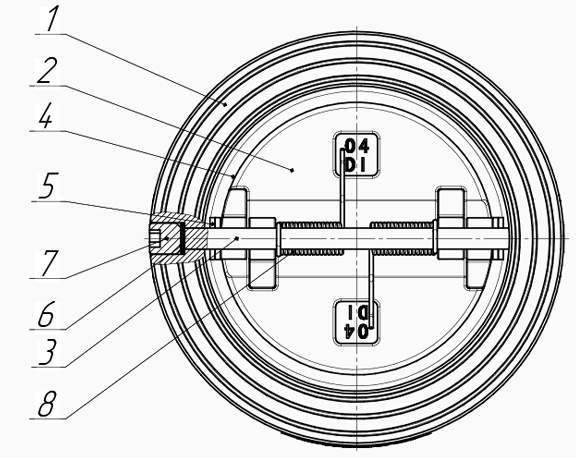

Конструкция
|
Поз. |
Деталь |
Материал |
|---|---|---|
|
1 |
Корпус |
ВЧ50 (GGG50) |
|
2 |
Створки |
ВЧ50 (GGG50) + Ni |
|
3 |
Ось |
20Х13 (SS416) |
|
4 |
Уплотнение |
EPDM |
|
5 |
Шайба |
PTFE |
|
6 |
Уплотнение оси |
EPDM/NBR |
|
7 |
Винты |
Ст35 |
|
8 |
Пружины |
20Х13 (SS416) |

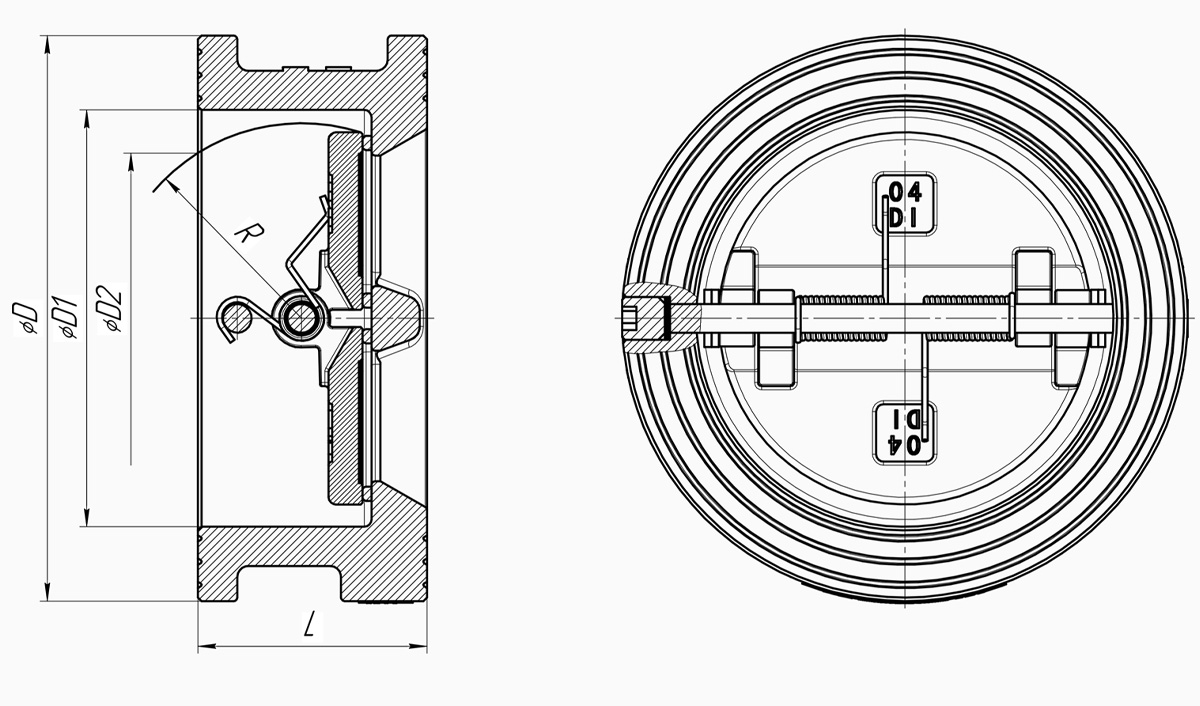

Размеры
|
DN |
D |
D1 |
D2 |
L |
R |
Масса, кг |
|---|---|---|---|---|---|---|
|
32 |
82 |
57 |
35 |
43 |
25 |
1,1 |
|
40 |
92 |
57 |
55 |
43 |
25 |
1,5 |
|
50 |
107 |
65 |
43,3 |
43 |
28,2 |
1,6 |
|
65 |
127 |
80 |
60,2 |
46 |
36,1 |
2,4 |
|
80 |
142 |
94 |
66,4 |
64 |
43,4 |
3,6 |
|
100 |
162 |
117 |
90,8 |
64 |
52,8 |
4,4 |
|
125 |
192 |
145 |
116 |
70 |
65,7 |
4,4 |
|
150 |
218 |
170 |
144 |
76 |
78,6 |
9,1 |
|
200 |
273 |
224 |
198 |
89 |
104 |
15,2 |
|
250 |
328 |
265 |
233 |
114 |
127 |
27 |
|
300 |
378 |
310 |
2836 |
114 |
148 |
36 |
|
350 |
438 |
360 |
298 |
127 |
170 |
55 |
|
400 |
488 |
410 |
350 |
140 |
195 |
62 |
|
500 |
592 |
505 |
438 |
152 |
238 |
105 |
|
600 |
695 |
624 |
566 |
178 |
293 |
155 |
|
700 |
809 |
720 |
674 |
229 |
351 |
267 |
|
800 |
916 |
825 |
776 |
241 |
400 |
340 |
