Задвижка фланцевая с обрезиненным клином тип RVG 10
с взрывозащищенным устройством контроля положения для систем пожаротушения
Применение:
Задвижка с обрезиненным клином RIDVAL тип RVG 10 применяется в системах водяного и пенного пожаротушения в потенциально опасных зонах. Взрывозащищенное устройство контроля положения (УКП) служит для подачи сигнала в систему о положении клина задвижки "ОТКРЫТО" либо "ЗАКРЫТО".
Особенности:
- Соответствие ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».;
- Концевые выключатели для контроля положения ОТКРЫТО и ЗАКРЫТО;
- Визуальная индикация состояния задвижки ОТКРЫТО и ЗАКРЫТО;
- Рассверловка фланцев: универсальная PN10/16;
- Ребра жесткости на корпусе;
- Малое гидравлическое сопротивление за счет отсутствия застойных зон в корпусе;
- Красный сигнальный пожарный цвет согласно ГОСТ Р 51052-2002;
- Уникальные серийные номера на шильде изделия;
- Отливка торгового знака на корпусе задвижки;
- Гарантированный ресурс открытия-закрытия не менее 5000 циклов;
- Направляющие на клине из износостойкого пластика (PTFE);
- Подходят для воды, а также пенообразователя на основе гликольных смесей.
Технические параметры, нормы и стандарты:
- ГОСТ 31610.0-2019 (IEC 60079-0:2017);
- ГОСТ IEC 60079-1-2013;
- ГОСТ IEC 60079-31-2013;
- ТР ТС 012/2011;
- ГОСТ 14254-2015;
- Тип присоединения к трубопроводу: Фланцевое по ГОСТ 33259-2015
- Строительная длина в соответствии ГОСТ 3706-93, DIN 3202 / F4
(короткий корпус); - Температура рабочей среды: от -25 до +130°С;
- Двусторонняя герметичность: Класс А по ГОСТ 9544-2015;
- Защитное покрытие: Эпоксидное порошковое, не менее 250 мкм;

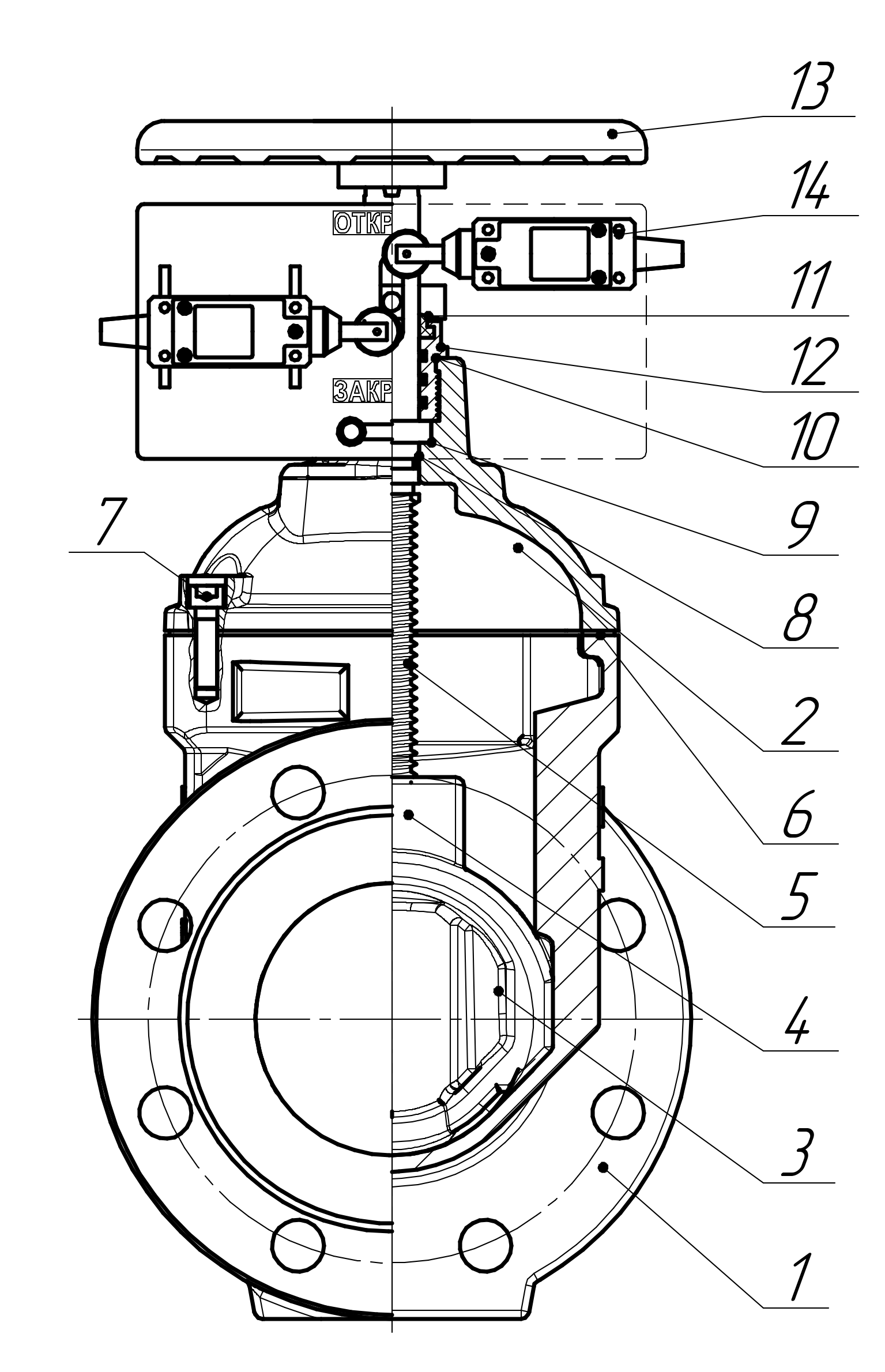

Конструкция
|
Поз. |
Деталь |
Материал |
|---|---|---|
|
1 |
Корпус |
ВЧ50 (GGG50) |
|
2 |
Крышка |
ВЧ50 (GGG50) |
|
3 |
Клин |
ВЧ50 (GGG50) + EPDM |
|
4 |
Гайка ходовая |
Браж9 (BRASS) |
|
5 |
Шпиндель |
20Х13 (SS416) |
|
6 |
Уплотнение |
EPDM |
|
7 |
Крепежные элементы |
Ст35 + ТДЦ / Ст35 + Zn / НЖ А2 |
|
8 |
Уплотнительное кольцо |
Фторопласт Ф-4 (PTFE) |
|
9 |
Подшипник скольжения |
Браж9 (BRASS) |
|
10 |
Уплотнительное кольцо |
EPDM |
|
11 |
Пыльник |
EPDM |
|
12 |
Гайка шпинделя |
Браж9 (BRASS) |
|
13 |
Маховик |
Ст20 (DN40-400) ВЧ50 (DN500-1000 |
|
14 |
Устройство контроля положения |

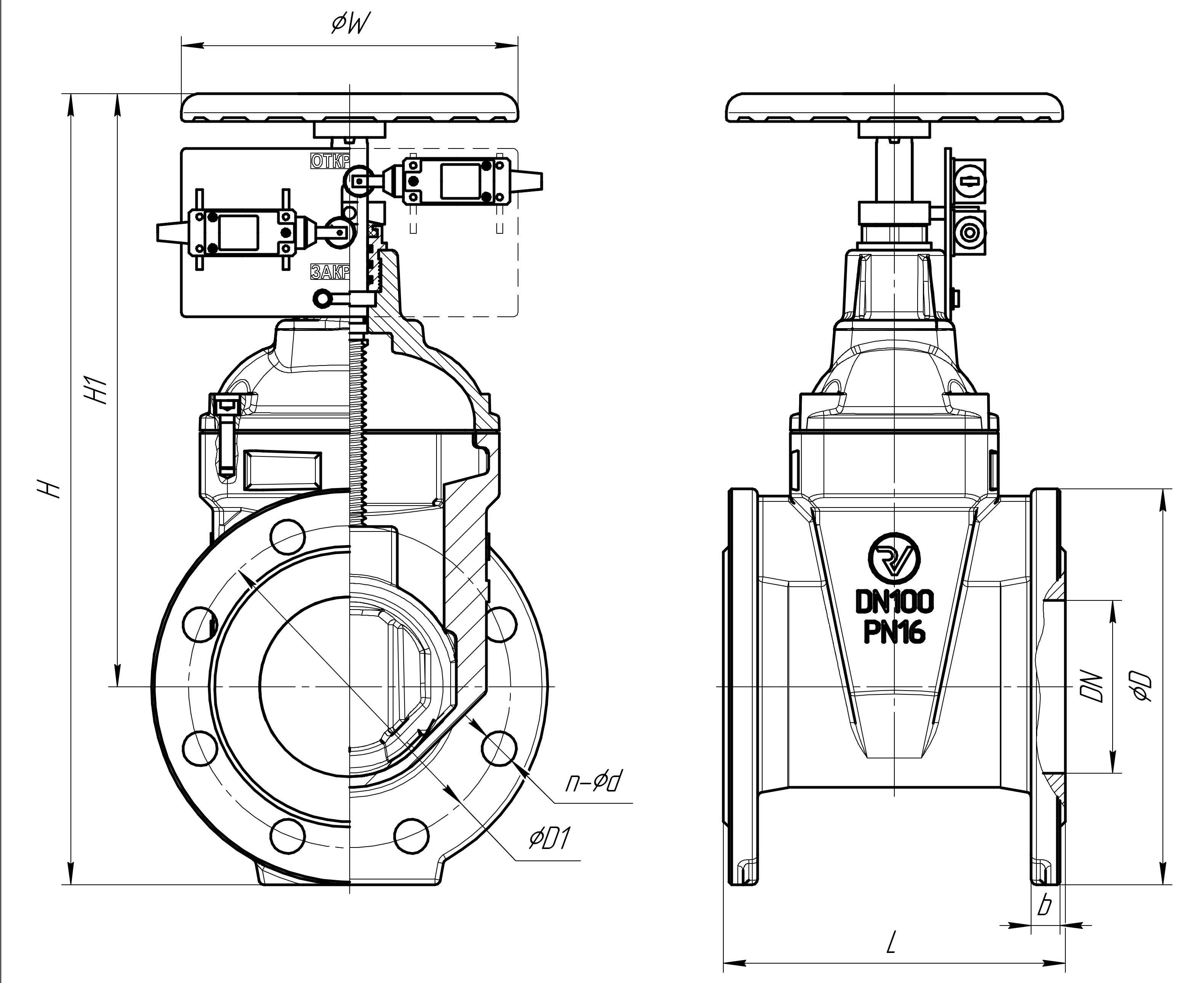

Размеры
|
>DN |
>L |
>H |
>H1 |
>D |
>b |
>D1 |
>n-d |
>W |
Масса, кг |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
>PN10 |
>PN16 |
>PN10 |
>PN16 |
||||||||
|
50 |
150 |
345 |
265 |
160 |
19 |
125 |
125 |
4-18 |
4-18 |
160 |
9.3 |
|
65 |
170 |
380 |
290 |
180 |
19 |
145 |
145 |
4-18 |
4-18 |
160 |
11 |
|
80 |
180 |
430 |
335 |
195 |
20 |
160 |
160 |
8-18 |
8-18 |
200 |
14,5 |
|
100 |
190 |
470 |
365 |
215 |
21 |
180 |
180 |
8-18 |
8-18 |
200 |
17,5 |
|
125 |
200 |
540 |
420 |
245 |
22 |
210 |
210 |
8-18 |
8-18 |
250 |
24 |
|
150 |
210 |
630 |
490 |
280 |
22 |
240 |
240 |
8-22 |
8-22 |
260 |
32 |
|
200 |
230 |
740 |
575 |
335 |
23 |
295 |
295 |
8-22 |
12-22 |
300 |
47 |
|
250 |
250 |
890 |
690 |
405 |
26 |
350 |
355 |
12-22 |
12-26 |
320 |
76 |
|
300 |
270 |
990 |
760 |
460 |
26 |
400 |
410 |
12-22 |
12-26 |
380 |
107 |
