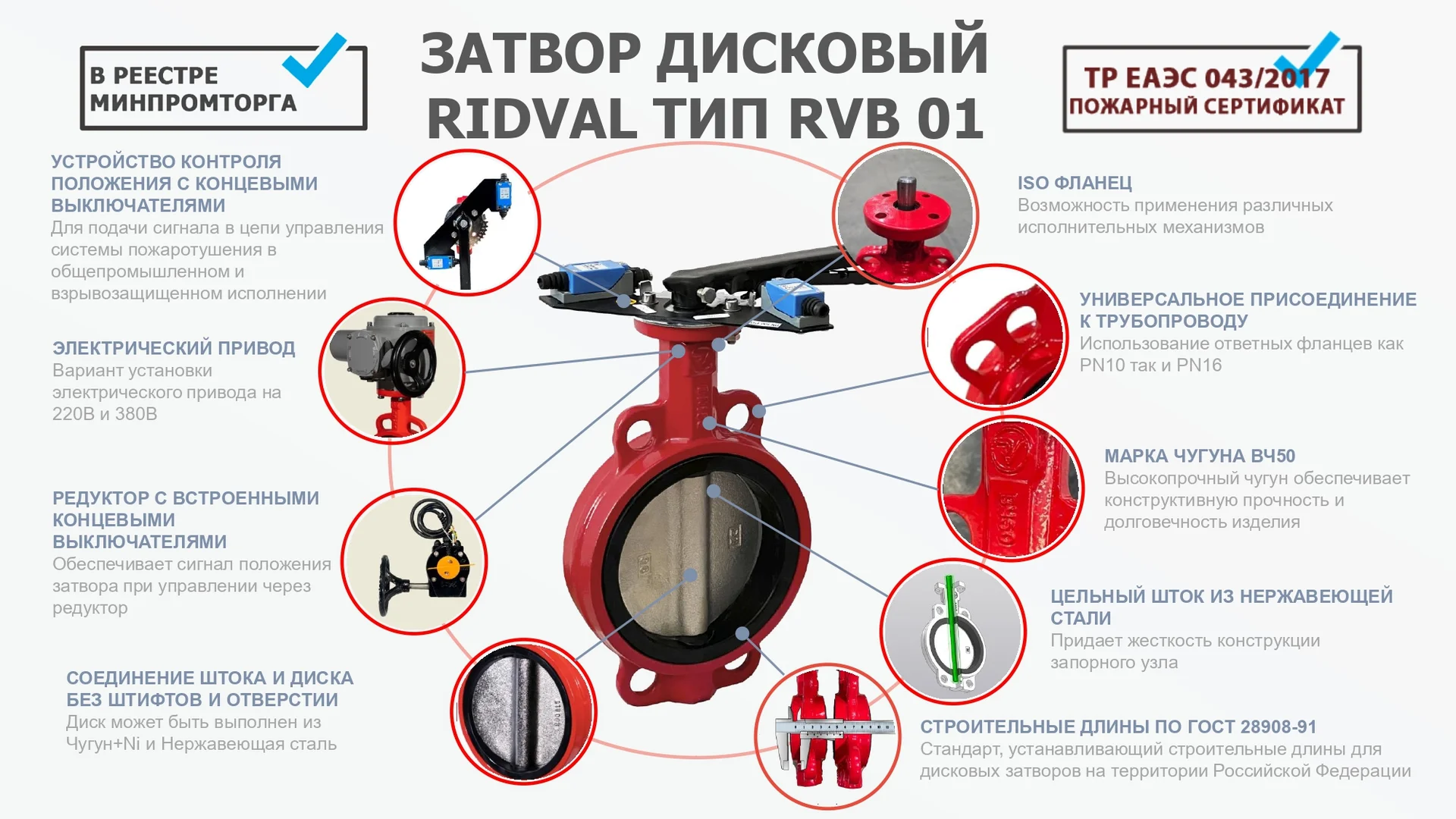

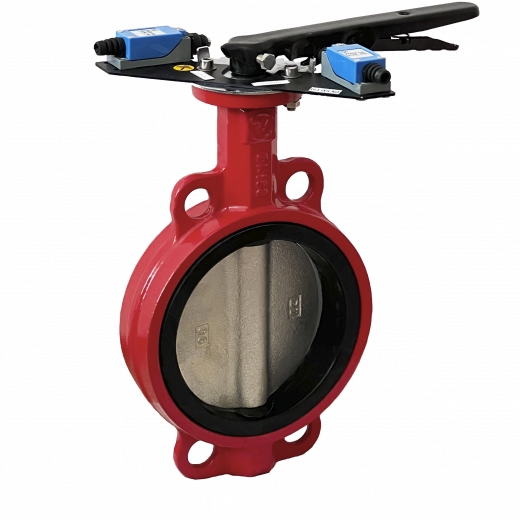

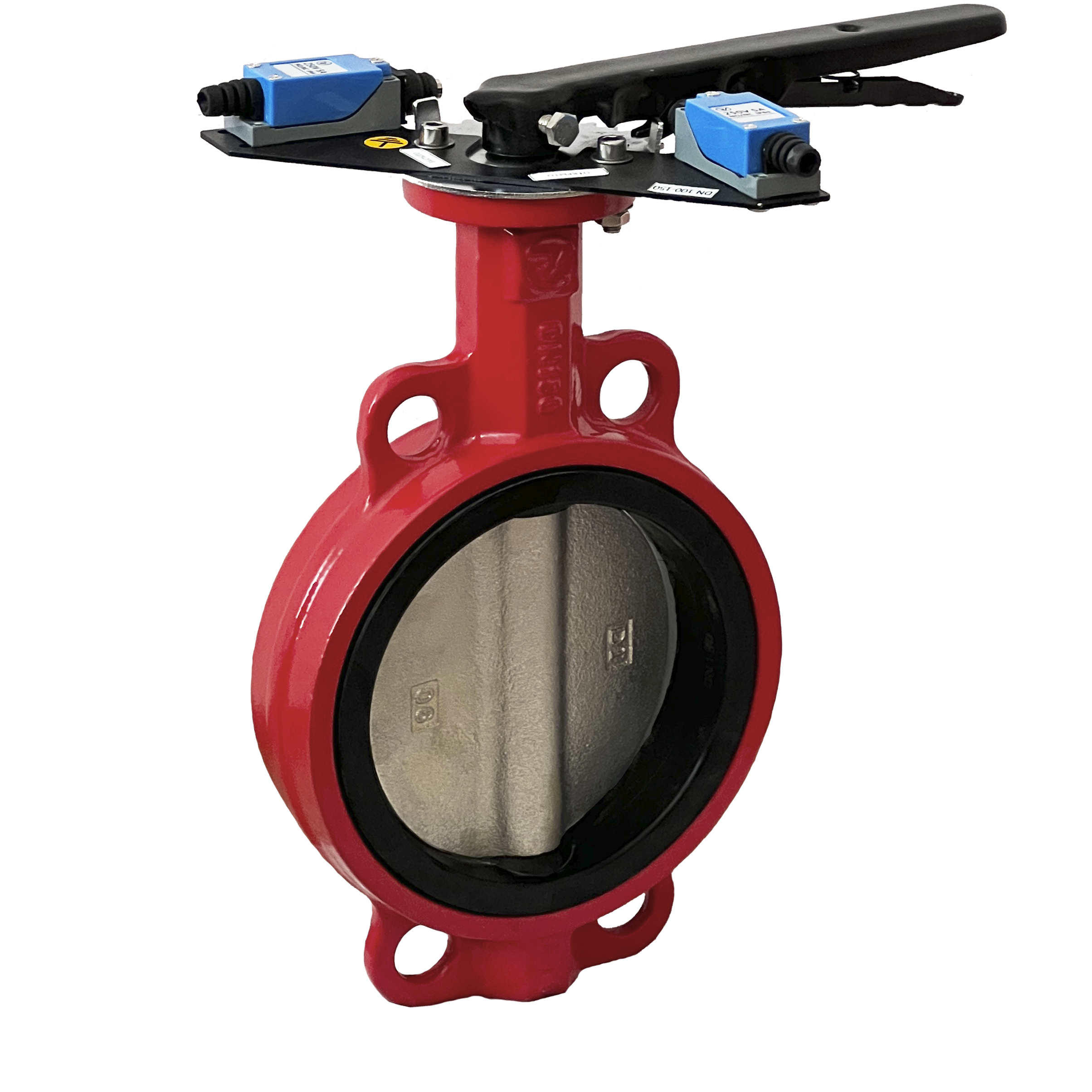

Затвор дисковый тип RVB 01 с взрывозащищенными концевыми выключателями искробезопасные 1Ex ia IIC T6 Gb IP66
применяется в системах водяного и пенного пожаротушения в потенциально опасных зонах. Взрывозащищенное устройство контроля положения (УКП) служит для подачи сигнала в систему о положении диска затвора "ОТКРЫТО" либо "ЗАКРЫТО". Взрывозащищенный блок концевых выключателей устанавливается на верхний фланец затвора RVB 01.
Применение:
В системах пенного и водяного пожаротушения.
Особенности:
- Взрывозащищенные концевые выключатели искробезопасные 1Ex ia IIC T6 Gb IP66;
- Степень защиты IP66;
- DN50-300 - применим обязательный пожарный сертификат ТР ЕАЭС 043/2017;
- DN32-1200 - применим добровольный пожарный сертификат;
- Цвет корпуса: сигнальный красный пожарный;
- Материалы затвора позволяют применять для систем с температурой среды до +130°С. (+150°С кратковременно);
- Рассверловка отверстии под фланцы универсальная PN10/16
- Возможные исполнения по управлению: Рукоятка, редуктор, электропривод;
- Возможность комплектации концевыми выключателями для управления рукояткой и редуктором;
- Уникальные серийные номера на шильде изделия;
- Отливка торгового знака на корпусе затвора;
- Гарантированный ресурс открытия-закрытия не менее 5000 циклов;
Технические параметры, нормы и стандарты:
- ГОСТ 31610.0-2019 (IEC 60079-0:2017);
- ГОСТ IEC 60079-1-2013;
- ГОСТ IEC 60079-31-2013;
- ТР ТС 012/2011;
- ГОСТ 14254-2015;
- Тип присоединения к трубопроводу: Межфланцевое.
- Ответные фланцы трубопровода по ГОСТ 33259-2015;
- Максимальное рабочее давление 16 кгс/см (бар);
- Температура рабочей среды: от -25 до +130°С;
- Двусторонняя герметичность: Класс А по ГОСТ 9544-2015;
- Защитное покрытие: Эпоксидное порошковое, не менее 250 мкм;

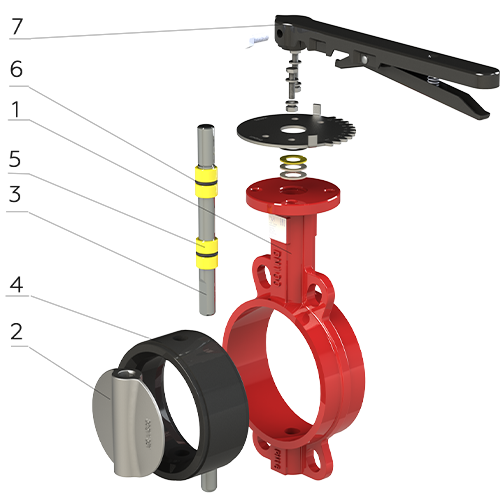

Конструкция
|
Поз. |
Деталь |
Материал |
|---|---|---|
|
1 |
Корпус |
ВЧ50 (GGG50) |
|
2 |
Диск |
ВЧ50 (GGG50)+Ni |
|
3 |
Шток |
20Х13 (SS416) |
|
4 |
Уплотнение |
EPDM |
|
5 |
Подшипник скольжения |
PTFE |
|
6 |
Кольцо уплотнительное |
EPDM |
|
7 |
Рукоятка |
Ст20 |

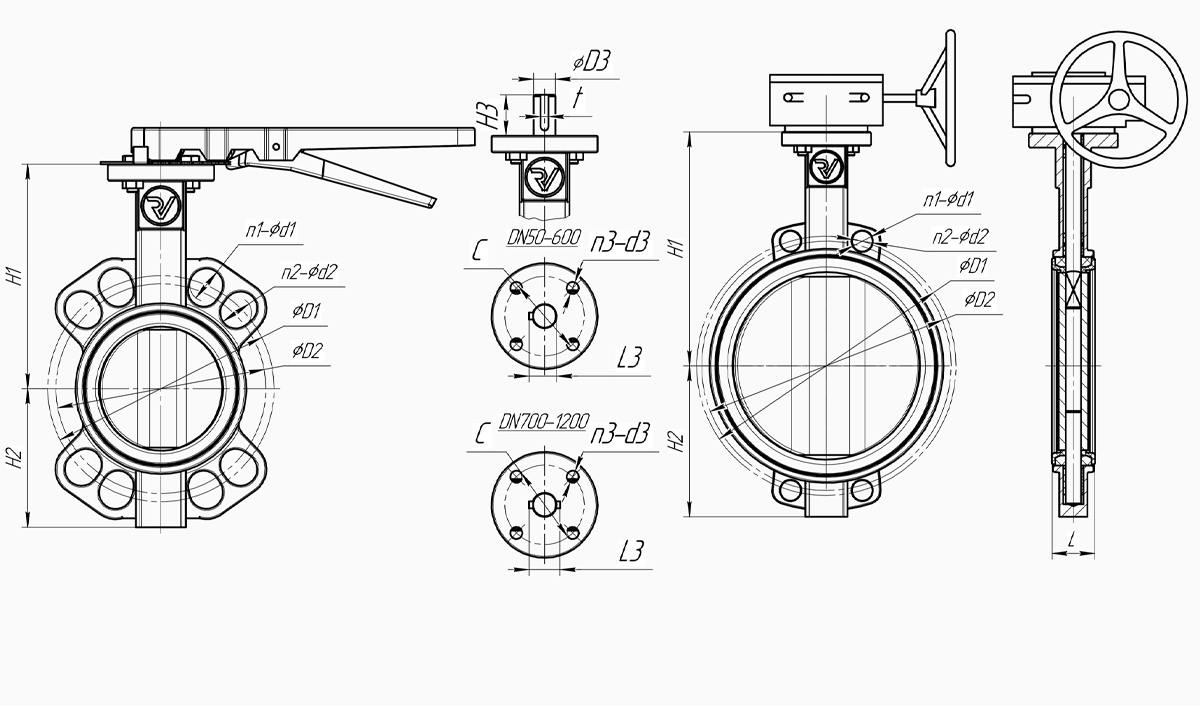

Размеры
|
DN |
H1 |
H2 |
L |
PN10 |
PN16 |
D3 |
H3 |
t |
L3 |
C |
n3-d3 |
Масса, кг |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
D1 |
n1-d1 |
D2 |
n2-d2 |
|||||||||||
|
40 |
119 |
69 |
36 |
110 |
4-18 |
110 |
4-18 |
12,6 |
30 |
3 |
14,1 |
50 |
4-8 |
1,9 |
|
50 |
128 |
72 |
42 |
125 |
4-20 |
125 |
4-20 |
12,6 |
30 |
3 |
14,1 |
50 |
4-8 |
2,3 |
|
65 |
140 |
81 |
45 |
145 |
4-20 |
145 |
4-20 |
12,6 |
30 |
3 |
14,1 |
50 |
4-8 |
2,9 |
|
80 |
145 |
90 |
45 |
160 |
8-20 |
160 |
8-20 |
12,6 |
30 |
3 |
14,1 |
50 |
4-8 |
3,2 |
|
100 |
167 |
104 |
52 |
180 |
4-20 |
180 |
4-20 |
15,77 |
30 |
5 |
17,83 |
70 |
4-10 |
4,9 |
|
125 |
180 |
123 |
55 |
210 |
4-24 |
210 |
4-24 |
18,92 |
30 |
5 |
21,36 |
70 |
4-10 |
6,5 |
|
150 |
198 |
138 |
56 |
240 |
4-24 |
240 |
4-24 |
18,92 |
30 |
5 |
21,36 |
70 |
4-10 |
7,9 |
|
200 |
232 |
170 |
61 |
295 |
4-22 |
295 |
4-22 |
22,13 |
39 |
5 |
23,64 |
102 |
4-12 |
13,6 |
|
250 |
263 |
200 |
66 |
350 |
4-22 |
355 |
4-26 |
28,48 |
39 |
8 |
30,45 |
102 |
4-12 |
22,1 |
|
300 |
310 |
245 |
77 |
400 |
4-22 |
410 |
4-26 |
31,6 |
39 |
8 |
33,6 |
102 |
4-12 |
33,4 |
|
350 |
340 |
266 |
78 |
460 |
4-22 |
470 |
4-26 |
31,6 |
45 |
8 |
34,8 |
102 |
4-12 |
50 |
|
400 |
390 |
325 |
102 |
515 |
4-26 |
525 |
4-30 |
33,2 |
51,2 |
10 |
36,2 |
140 |
4-18 |
71 |
|
450 |
422 |
335 |
112 |
565 |
4-26 |
585 |
4-30 |
38 |
64,2 |
10 |
41,4 |
140 |
4-18 |
93,5 |
|
500 |
468 |
382 |
127 |
620 |
4-26 |
650 |
4-33 |
41,2 |
64,2 |
10 |
44,2 |
140 |
4-18 |
130 |
|
600 |
550 |
445 |
154 |
725 |
4-30 |
770 |
4-36 |
50,7 |
64,2 |
16 |
54,8 |
165 |
4-22 |
226 |
|
700 |
625 |
500 |
165 |
840 |
4-30 |
840 |
4-36 |
55 |
66 |
16 |
63 |
254 |
8-18 |
327 |
|
800 |
672 |
595 |
190 |
950 |
4-33 |
950 |
4-39 |
55 |
66 |
16 |
63 |
254 |
8-18 |
424 |
|
1000 |
800 |
700 |
216 |
1160 |
4-36 |
1170 |
4-42 |
85 |
142 |
22 |
105 |
254 |
8-18 |
800 |
|
Искрозащита
|
1Ex ia IIC T6 Gb IP66 |
|
DN
|
50-300 (32-1200) |
|
PN
|
16 |
|
Tраб
|
от -25 до +130°С; |
|
Корпус
|
ВЧ50 |
|
Диск
|
BЧ50+Ni / Нерж сталь |
|
Страна производства
|
Россия |
