Электроприводы Ridval RVD Q
Характеристики
Масса, кг
—
15-20
D
—
170-200
H
—
263-298
L
—
272-293
Крут. момент, Нм
—
100-300
Мощность, кВт
—
25- 60
Цена действительна только для сайта и может отличаться от указанной в прайс-листе

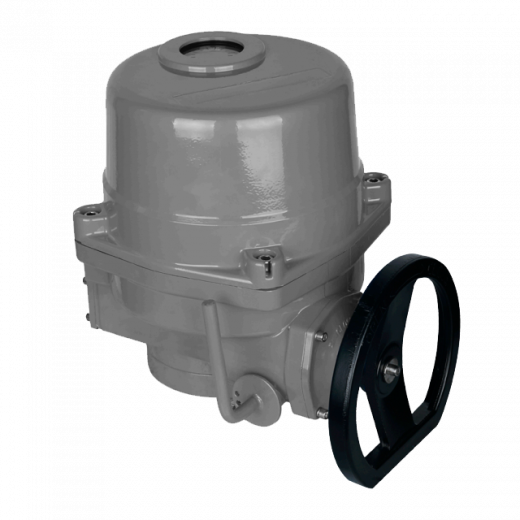

Электроприводы Ridval RVD Q
Электропривод тип RVD Q предназначен для автоматизированного управления трубопроводной арматурой с поворотом на 90°.
В комплектацию электропривода входит:
- Маховик ручного управления.
- Механический указатель положения.
- Моментные выключатели.
- Настраиваемая муфта ограничения крутящего момента.
- Независимые сухие контакты.
- Термоконтакт для защиты электродвигателя от перегрева.
- Сальниковые вводы.
Дополнительные опции:
- Комплектация шкафом управления стандартного исполнения и по индивидуальному заказу.
- Керамический нагревательный элемент.
- Датчик контроля положения 4-20 мА.
- Обработка выемной втулки выходного вала по заказу.
Технические параметры, нормы и стандарты:
- Напряжение питания: 1х220 В и 3×380 В.
- Тип присоединения к трубопроводной арматуре ISO 5211.
- Степень защиты IP67 по ГОСТ 14254-2015.
- Температура окружающей среды: -30/+70C.
- Режим работы согласно ГОСТ IEC 60034-1-2014: S2 15 мин.
- Крутящий момент от 50 до 1200 Нм.
- Настраиваемый угол поворота от 75 до 105 градусов.
- Возможность опломбировки электропривода.
Совместимость электроприводов тип RVD Q 1х220 B с затворами тип RVB 01, RVB 05
| Затвор DN | Крутящий момент затвора, Нм | Тип привода | Фланец по БО 5211 | Время открытия, сек. |
|---|---|---|---|---|
| 40 | 15 | RVD Q10 (DN 40-80) | F05 | 22 |
| 50 | 15 | RVD Q10 (DN 40-80) | F05 | 22 |
| 65 | 20 | RVD Q10 (DN 40-80) | F05 | 22 |
| 80 | 24 | RVD Q10 (DN 40-80) | F05 | 22 |
| 100 | 48 | RVD Q15 (DN 100) | F07 | 22 |
| 125 | 70 | RVD Q20 (DN 125-150) | F07 | 22 |
| 150 | 92 | RVD Q20 (DN 125-150) | F07 | 22 |
| 200 | 213 | RVD Q30 (DN 200) | F10 | 26 |
*Информация по электроприводам 3×380 B для DN 40-1200 предоставляется по запросу.
Основные технические характеристики

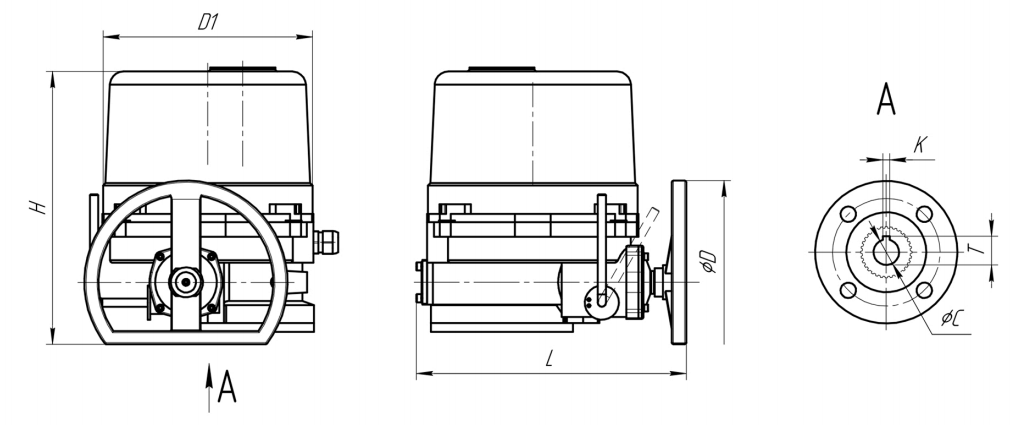

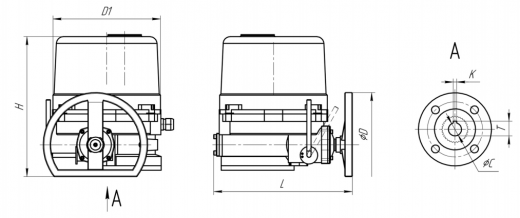

| Тип | D | D1 | H | L |
|---|---|---|---|---|
| RVD Q10 | 170 | 200 | 263 | 272 |
| RVD Q15 | 170 | 200 | 263 | 272 |
| RVD Q20 | 170 | 200 | 263 | 272 |
| RVD Q30 | 200 | 220 | 298 | 293 |
| Тип | Макс. крут. момент, Нм | Фланец по ISO 5210 | Параметры втулки | Параметры двигателя | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|
| C, мм | T, мм | K, мм | Мощность, Вт | Рабочий ток, A | ||||
| RVD Q10 | 100 | F05 | 12,7 | 14,9 | 3 | 25 | 0,35 | 15 |
| RVD Q15 | 150 | F07 | 16 | 18 | 5 | 25 | 0,35 | 15 |
| RVD Q20 | 200 | F07 | 19 | 21,1 | 5 | 40 | 0,48 | 15 |
| RVD Q30 | 300 | F10 | 22,2 | 24,3 | 5 | 60 | 0,61 | 20 |
Характеристики
|
Масса, кг
|
15-20 |
|
D
|
170-200 |
|
H
|
263-298 |
|
L
|
272-293 |
|
Крут. момент, Нм
|
100-300 |
|
Мощность, кВт
|
25- 60 |
|
Гарантия
|
10 лет |
