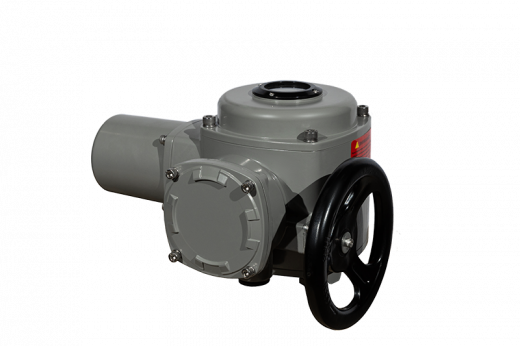

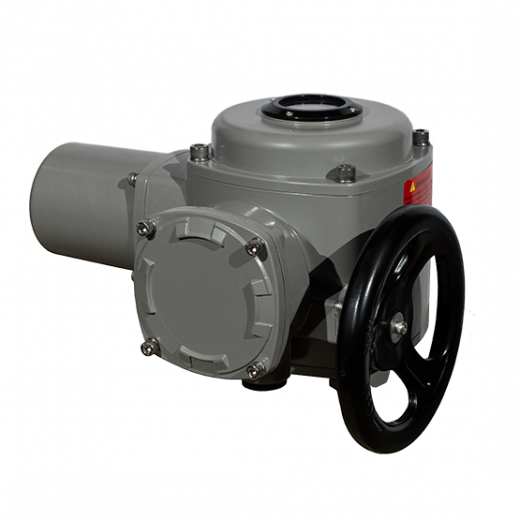

Электропривод тип RVD Q
предназначен для автоматизированного управления трубопроводной арматурой с поворотом на 90°.
В комплектацию электропривода входит:
- Маховик ручного управления;
- Механический указатель положения;
- Моментные выключатели;
- Настраиваемая муфта ограничения крутящего момента;
- Независимые сухие контакты;
- Термоконтакт для защиты электродвигателя от перегрева;
- Сальниковые вводы;
Дополнительные опции:
- Комплектация шкафом управления стандартного исполнения и по индивидуальному заказу;
- Керамический нагревательный элемент;
- Датчик контроля положения 4-20мА;
- Обработка выемной втулки выходного вала по заказу;
Технические параметры, нормы и стандарты:
- Напряжение питания: 1х220 В и 3х380 В;
- Тип присоединения к трубопроводной арматуре ISO 5211;
- Степень защиты IP67 по ГОСТ 14254-2015;
- Температура окружающей среды: -30/+70С;
- Режим работы согласно ГОСТ IEC 60034-1-2014: S2 15 мин;
- Крутящий момент от 50 до 1200 Нм
- Настраиваемый угол поворота от 75 до 105 градусов;
- Возможность опломбировки электропривода;

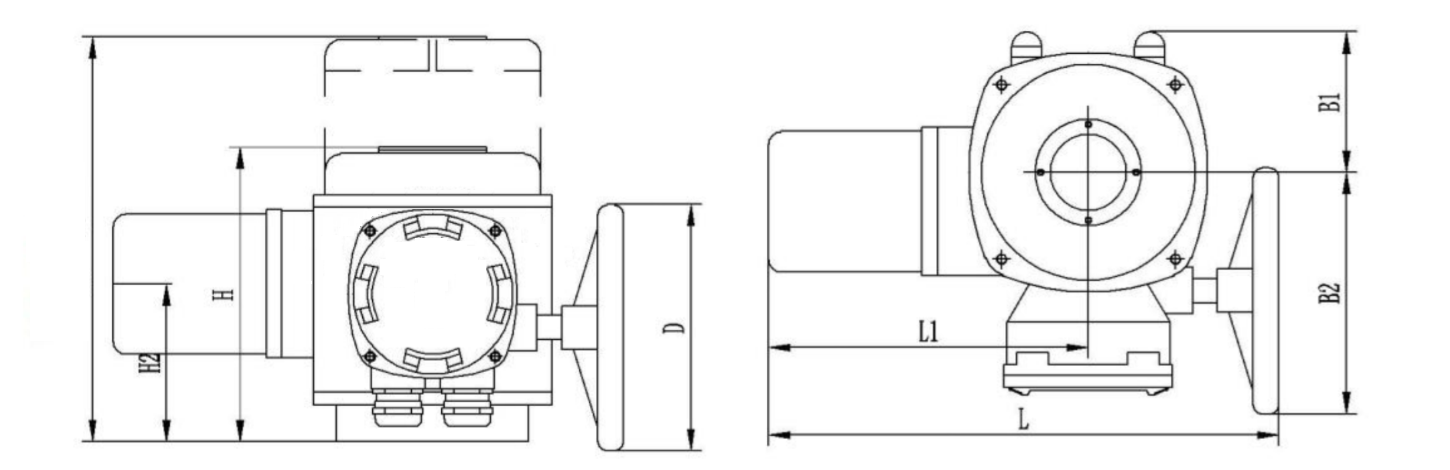

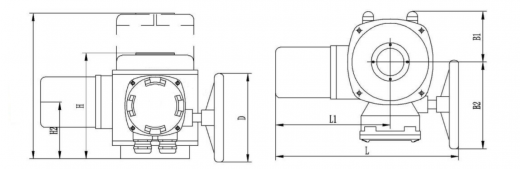

Размеры
|
Затвор DN |
Крутящий момент затвора, НМ |
Тип привода |
Фланец по ISO 5211 |
Время открытия, сек. |
|---|---|---|---|---|
|
40 |
15 |
RVD Q05 (DN40-80) |
F05 |
22 |
|
50 |
15 |
RVD Q05 (DN40-80) |
F05 |
22 |
|
65 |
20 |
RVD Q05 (DN40-80) |
F05 |
22 |
|
80 |
24 |
RVD Q05 (DN40-80) |
F05 |
22 |
|
100 |
48 |
RVD Q15 (DN100) |
F07 |
22 |
|
125 |
70 |
RVD Q20 (DN125-150) |
F07 |
22 |
|
150 |
92 |
RVD Q20 (DN125-150) |
F07 |
22 |
|
200 |
213 |
RVD Q30 (DN200) |
F10 |
22 |
|
250 |
355 |
RVD Q40 (DN250) |
F10 |
22 |
|
300 |
450 |
RVD Q80 (DN300) |
F10 |
22 |
|
400 |
1210 |
RVD Q150 (DN400) |
F14 |
45 |
|
500 |
2039 |
RVD Q250 (DN500) |
F14 |
45 |
|
Тип |
B |
B2 |
H |
H2 |
L |
L1 |
D |
|---|---|---|---|---|---|---|---|
|
RVD Q05/15 |
68 | 114 | 156 | 73 | 250 | 157 | 140 |
|
RVD Q20/40 |
91 | 157 | 191 | 103 | 332 | 208 | 160 |
|
RVD Q60/180 |
143 | 203 | 227 | 126 | 424 | 232 | 250 |
|
RVD Q300/500 |
143 | 203 | 291 | 190 | 424 | 232 | 250 |
|
Тип |
Макс. крут. Момент, Нм |
Фланец по ISO 5210 |
Параметры втулки |
Параметры двигателя |
Масса, кг |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
|
С, мм |
T, мм |
K, мм |
Мощность Вт (220В) |
Рабочий ток, А (220В) |
Мощность Вт (380В) |
Рабочий ток, А (380В) |
||||
|
RVD Q05 |
50 |
F05 |
12,7 |
14,9 |
3 |
45 | 0,14 |
45 |
0,14 |
8,5 |
|
RVD Q10 |
100 |
F05 |
12,7 |
14,9 |
3 |
60 | 0,4 |
60 |
0,4 |
8,6 |
|
RVD Q15 |
150 |
F07 |
16 |
18 |
5 |
75 | 0,5 |
75 |
0,5 |
8,7 |
|
RVD Q20 |
200 |
F07 |
19 |
21,1 |
5 |
90 | 0,6 |
90 |
0,6 |
12,7 |
|
RVD Q30 |
300 |
F10 |
22,2 |
24,3 |
5 |
120 | 0,7 |
90 |
0,7 |
12,7 |
|
RVD Q40 |
400 |
F10 |
28,4 |
31 |
8 |
- |
- |
90 |
0,6 |
13 |
|
RVD Q60 |
600 |
F10 |
31,7 |
34 |
8 |
- |
- |
87 |
0,7 |
21 |
|
RVD Q120 |
1200 |
F14 |
33,5 |
36,5 |
10 |
- |
- |
87 |
1,8 |
21 |
|
RVD Q180 |
1800 |
F14 |
41,5 |
45 |
10 |
- |
- |
87 |
1,6 |
23 |
|
RVD Q300 |
3000 |
|
|
|
|
- |
- |
348 |
2 |
35 |
|
RVD Q500 |
5000 |
|
|
|
|
- |
- |
348 |
2,5 |
35 |
