С 2025 года задвижки клиновые фланцевые под электропривод производятся в следующих базовых вариантах исполнения:
- задвижки тип 47GVA — DN40-350;
- задвижки тип 47GVA.Z — DN350-1200.
Задвижки тип 47GVA под заказ могут быть изготовлены во всем диапазоне DN согласно РЭ, если данный тип задвижек был ранее заложен в проект.
Разделение номенклатуры связано с незначительными изменениями в модельной оснастке, конструкции изделий, а также появлением новых поставщиков комплектующих.
Новое наименование введено для идентификации изделий при допоставке запасных частей.
Все типы задвижек могут быть изготовлены в следующих вариантах исполнения по строительной длине:
- DIN 3202/F4: EN E558-1 Serie 14, ГОСТ 3706-93 (6-10-16) ряд 3;
- DIN 3202/F5: EN E558-1 Serie 15, ГОСТ 3706-93 (6-10-16) ряд 1.
Помимо вышеперечисленных вариантов исполнения задвижки DN 40-200 могут быть изготовлены в соответствии с ГОСТ 3706-93 (10) и (16) ряд 2.

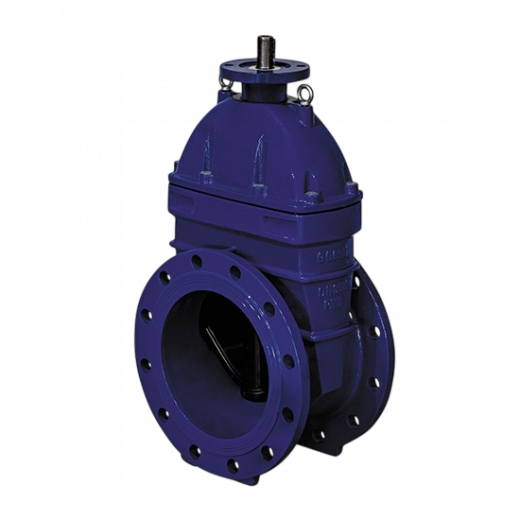

Задвижка клиновая под электропривод тип 47GVA, 47GVA.Z (фланцевая, с обрезиненным клином)
Задвижки клиновые фланцевые с обрезиненным клином под электропривод тип 47GVA, 47GVA.Z предназначены для эксплуатации в качестве запорных устройств в технологических системах водоснабжения, водоотведения, пожаротушения, химводоподготовки и иных областях промышленности и жилищно-коммунального хозяйства.
Уникальной особенностью конструкции задвижек является универсальная рассверловка фланцев PN 10/16 по ГОСТ 33259-2015 в диапазоне DN 40-800, что увеличивает область применения изделий. Разборная конструкция корпуса, разборное соединение клина с ходовой гайкой, позволяет, при необходимости, проводить обслуживание задвижек. Для избегания открытых очагов коррозии, клин полностью покрыт резиновым слоем. Крепежные элементы соединения «корпус-крышка» защищены термопластичными заглушками.
Клин задвижек 47GVA оснащен PTFE направляющими для снижения крутящего момента.
В задвижках тип 47GVA DN 40-600, 47GVA.Z DN 350-800 упор выполнен за одно единое целое со шпинделем, конструкция с латунными полукольцами “сухарями” не применяется. На задвижках больших диаметров в качестве опоры шпинделя применяется подшипник качения.
Присоединение к трубопроводу – фланцевое.
Ответные фланцы:
- DN 40-800 – универсальная рассверловка фланцев PN10 и PN16 по ГОСТ 33259-2015;
- DN 900-1200 – PN10 или PN16 по ГОСТ 33259-2015 в зависимости от варианта исполнения задвижки

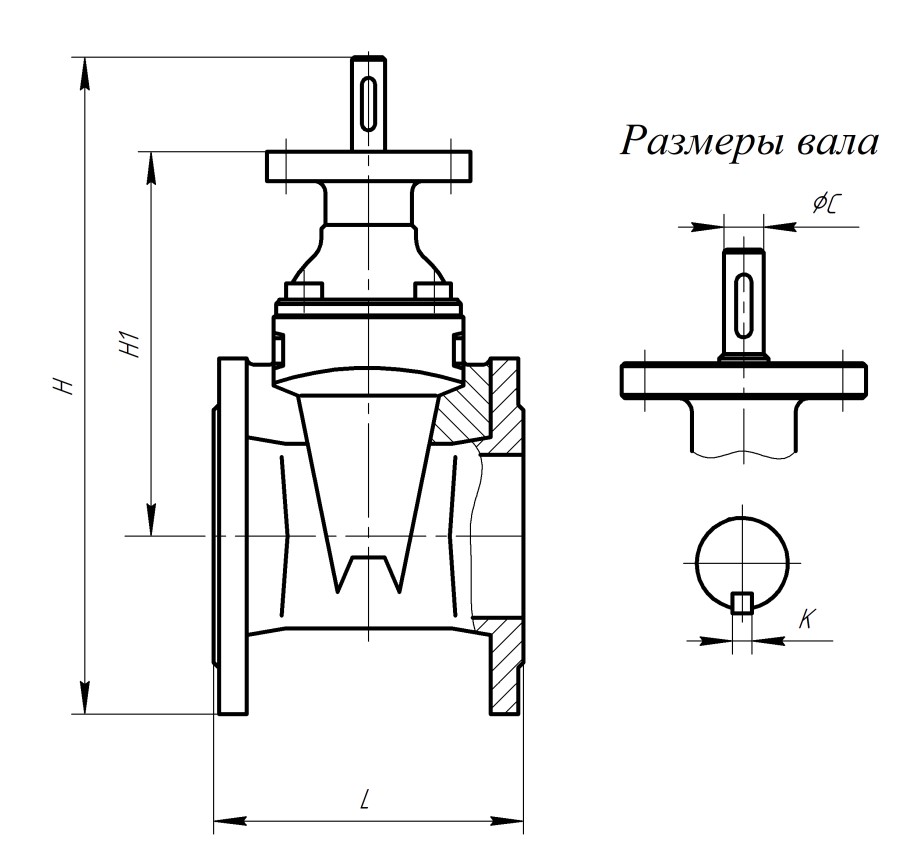

Основные размеры задвижки 47GVA без исполнительного механизма DN40-350
| DN | L | H* | H1* | Фланец по ISO 5210 | ØC | K | Крутящий момент на шпинделе задвижки с коэф. запаса, Нм |
|---|---|---|---|---|---|---|---|
| 40 | 140 | 289 | 169 | F10 | 18 | 6 | 46 |
| 50 | 150 | 297 | 169 | F10 | 18 | 6 | 46 |
| 65 | 170 | 328 | 191 | F10 | 18 | 6 | 46 |
| 80 | 180 | 364 | 219 | F10 | 20 | 6 | 52 |
| 100 | 190 | 360 | 205 | F10 | 20 | 6 | 65 |
| 125 | 200 | 471 | 301 | F10 | 24 | 6 | 78 |
| 150 | 210 | 529 | 341 | F10 | 24 | 6 | 91 |
| 200 | 230 | 665 | 435 | F14 | 26 | 8 | 130 |
| 250 | 250 | 772 | 509 | F14 | 30 | 8 | 208 |
| 300 | 270 | 877 | 587 | F14 | 30 | 8 | 208 |
| 350 | 290 | 990 | 670 | F14 | 34 | 12 | 260 |
*При изменении модельной оснастки, фактические размеры могут отличаться от приведенных в таблице, для уточнения фактических размеров необходимо обращаться в сервисный центр АО «ЭНЕРГИЯ»

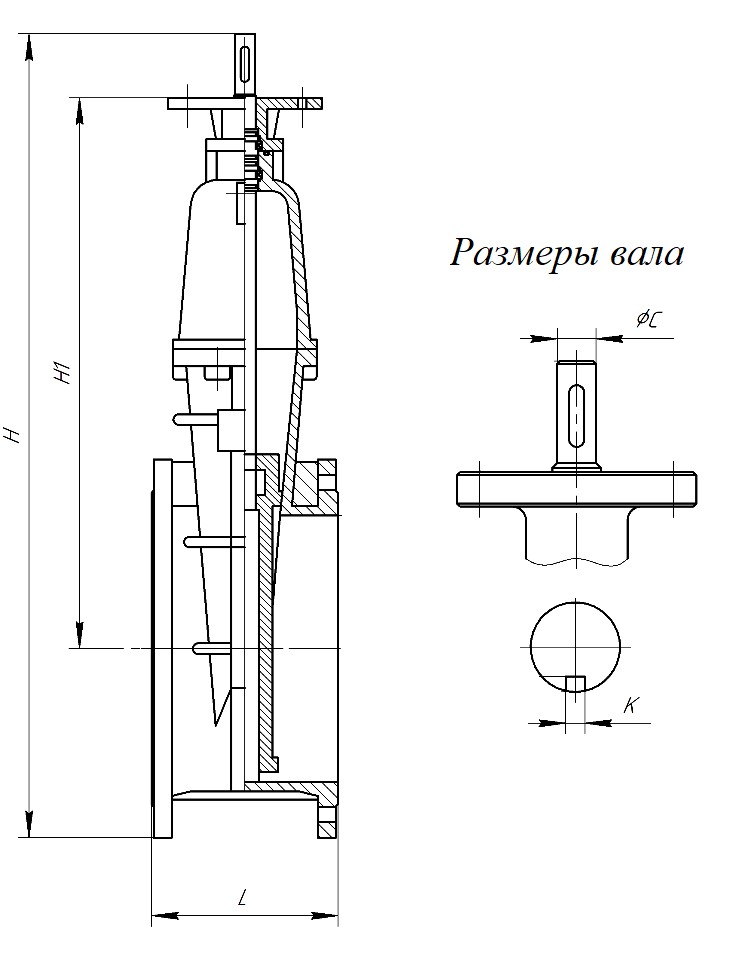

Основные размеры задвижки 47GVA.Z без исполнительного механизма DN350-1200
| DN | L | H | H1 | Фланец по ISO 5210 | ØC | K | Крутящий момент на шпинделе задвижки с коэф. запаса, Нм | |
|---|---|---|---|---|---|---|---|---|
| PN10 | PN16 | |||||||
| 350 | 290 | 1060 | 760 | F14 | 30 | 8 | 210 | |
| 400 | 310 | 1170 | 840 | F14 | 30 | 8 | 240 | |
| 450 | 330 | 1270 | 910 | F14 | 30 | 8 | 300 | |
| 500 | 350 | 1388 | 990 | F16 | 40 | 12 | 420 | |
| 600 | 390 | 1630 | 1170 | F16 | 40 | 12 | 435 | |
| 700 | 430 | 1875 | 1380 | F16 | 40 | 12 | 600 | |
| 800 | 470 | 2108 | 1555 | F16 | 40 | 12 | 630 | |
| 900 | 510 | 2343 | 2348 | 1735 | F25 | 50 | 14 | 720 |
| 1000 | 550 | 2575 | 2588 | 1910 | F25 | 50 | 14 | 825 |
| 1200 | 630 | 2998 | 3013 | 2220 | F25 | 50 | 14 | 900 |
|
DN
|
40-1200 |
|
PN
|
16 |
|
Tраб
|
от -25 до +90℃ для задвижек с покрытием клина из EPDM, от -15 до +80°С для задвижек с покрытием клина из NBR |
|
Корпус
|
чугун |
|
Дополнительная опция
|
колонка управления задвижкой |
|
Тип соединения
|
фланцевое |
|
Клин
|
чугун с покрытием EPDM/NBR |
|
Страна производства
|
Россия |
|
Гарантия
|
10 лет |
|
Срок эксплуатации
|
50 лет |
