Задвижки пожарные тип 47GV (фланцевые, с обрезиненным клином) имеют как обязательный сертификат о соответствии требованиям «Технического регламента пожарной безопасности ТР ЕАЭС 043/2017», так и добровольный пожарный сертификат. Добровольный сертификат подтверждает качество товара установленным государственным стандартам, но его оформление осуществляется не в силу требований закона, а в результате собственной инициативы производителя товаров. Обязательный сертификат необходим для отдельных групп товаров, для которых в законах РФ установлено требование по подтверждению их качества.

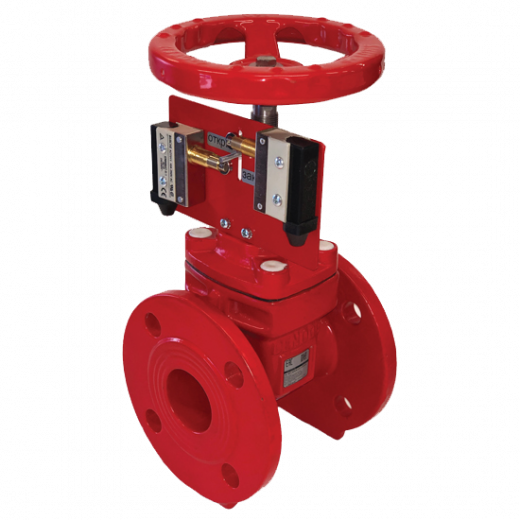

Задвижки клиновые тип 47GV широко применяются в автоматических установках водяного и пенного пожаротушения. Они окрашены в соответствии с требованиями закона в красный цвет.

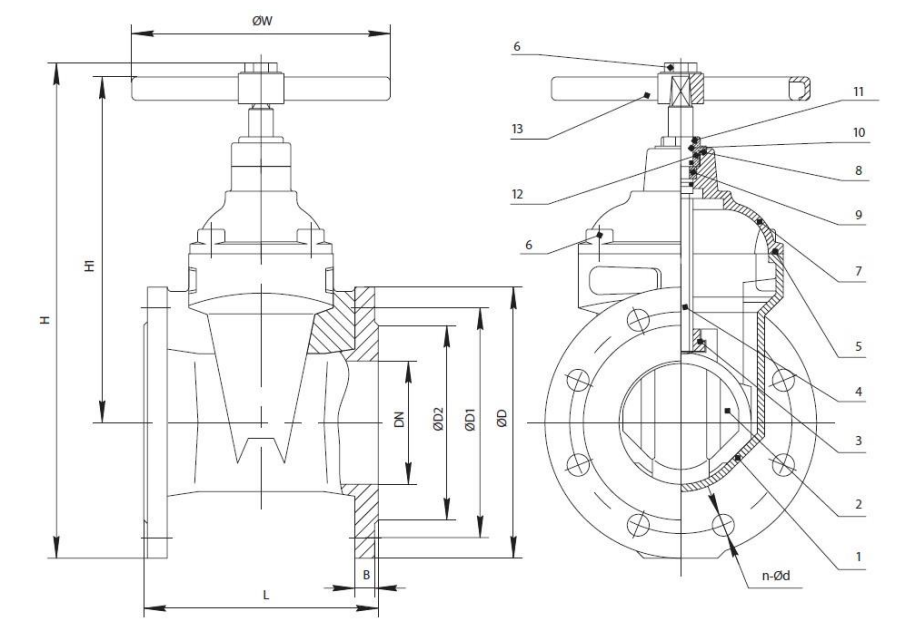

Устройство и материалы основных деталей
| № | Элемент конструкции | Материал | Маркировка |
|---|---|---|---|
| 1 | Корпус | Чугун | BЧ50 (GGG50) ГОСТ 7293-85 |
| 2 | Клин | Чугун с покрытием EPDM | ВЧ50 (GGG50) ГОСТ 7293-85+EPDM |
| 3 | Гайка ходовая | Латунь | ЛC (Brass) |
| 4 | Шпиндель | Нержавеющая сталь | SS416 |
| 5 | Уплотнение крышки | EPDM | EPDM |
| 6 | Крепежные элементы | Оцинкованная сталь | Ст35+Zn |
| Нержавеющая сталь | A2 | ||
| Сталь с термодиффузионным покрытием | СТ35+ТД | ||
| 7 | Крышка | Чугун | BЧ50 (GGG50) ГОСТ 7293-85 |
| 8 | Уплотнительное кольцо | PTFE | PTFE |
| 9 | Подшипник скольжения | Латунь/ Нержавеющая сталь | ЛC (Brass)/ SS416 |
| 10 | Уплотнительное кольцо | EPDM | EPDM |
| 11 | Защитное кольцо | EPDM | EPDM |
| 12 | Гайка шпинделя | Латунь | ЛC (Brass) |
| 13 | Маховик | Сталь | Cт20 |
| 14 | Подшипник качения | Подшипниковая сталь | ШX15 |
| 15 | Втулка | Латунь | ЛC (Brass) |
| 16 | Редуктор | Чугун | BЧ40 (GGG40) ГОСТ 7293-85 |
|
DN
|
50-300 |
|
PN
|
16 |
|
Tраб
|
от -25°C до +130°C |
|
Tмакс
|
+150°C |
|
Корпус
|
чугун |
|
Тип соединения
|
фланцевое |
|
Клин
|
чугун с покрытием EPDM |
|
Страна производства
|
Россия |
|
Гарантия
|
10 лет |
|
Срок эксплуатации
|
50 лет |
