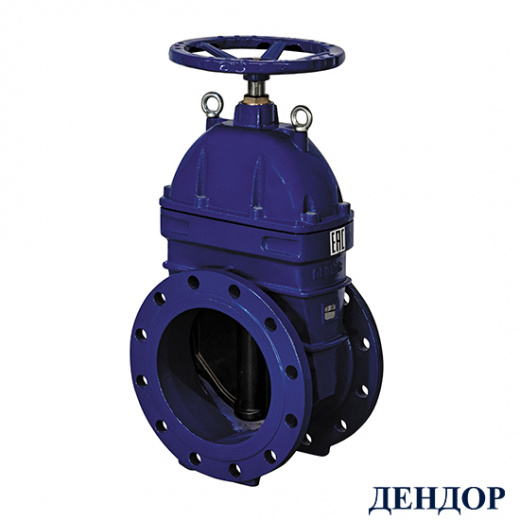

Задвижка клиновая тип 47GV, 47GV.Z (фланцевая, с обрезиненным клином)
С 2025 года задвижки клиновые фланцевые производятся в следующих базовых вариантах исполнения:
- задвижки тип 47GV с маховиком DN40-350;
- задвижки тип 47GV.Z с маховиком DN350-600;
- задвижки тип 47GV.Z с редуктором DN350-1200. Многооборотные редукторы задвижек 47GV.Z могут быть укомплектованы маховиком или входным фланцем, выполненным по стандарту ISO 5210, для установки электропривода.
Задвижки тип 47GV под заказ могут быть изготовлены во всем диапазоне DN согласно РЭ, если данный тип задвижек был ранее заложен в проект.
Все типы задвижек могут быть изготовлены в следующих вариантах исполнения по строительной длине:
— DIN 3202/F4: EN E558-1 Serie 14, ГОСТ 3706-93 (6-10-16) ряд 3 — складская программа;
— DIN 3202/F5: EN E558-1 Serie 15, ГОСТ 3706-93 (6-10-16) ряд 1 — изготовление под заказ.
Помимо вышеперечисленных вариантов исполнения задвижки DN 40-200 могут быть изготовлены в соответствии с ГОСТ 3706-93 (10) и (16) ряд 2.
Задвижки клиновые фланцевые с обрезиненным клином предназначены для эксплуатации в качестве запорных устройств в технологических системах холодного водоснабжения, водоотведения, пожаротушения, химводоподготовки и иных областях промышленности и жилищно-коммунального хозяйства.
На всех типах задвижек применяется универсальная рассверловка фланцев PN 10/16 по ГОСТ 33259-2015 в диапазоне DN 40-800, что увеличивает область применения изделий. Разборная конструкция корпуса, разборное соединение клина с ходовой гайкой, позволяет, при необходимости, проводить обслуживание задвижек. Для избегания открытых очагов коррозии, клин полностью покрыт резиновым слоем. Крепежные элементы соединения «корпус-крышка» защищены термопластичными заглушками.
Гайка шпинделя задвижек 47GV с маховиком имеет наружный шестигранник, резиновые кольца установлены во внутренней части гайки. Такая конструкция позволяет производить замену уплотнительных колец шпинделя под давлением, без демонтажа с трубопровода. Клин задвижек 47GV оснащен PTFE направляющими для снижения крутящего момента.
В конструкции задвижек 47GV.Z для фиксации шпинделя применяется крышка с несколькими точками крепления, резиновые кольца установлены на самом шпинделе.
В задвижках тип 47GV DN 40-600, 47GV.Z DN 350-800 упор выполнен за одно единое целое со шпинделем, конструкция с латунными полукольцами “сухарями” не применяется. На задвижках больших диаметров в качестве опоры шпинделя применяется подшипник качения.
Присоединение к трубопроводу – фланцевое.
Ответные фланцы:
— DN 40-800 – универсальная рассверловка фланцев PN10 и PN16 по ГОСТ 33259-2015;
— DN 900-1200 – PN10 или PN16 по ГОСТ 33259-2015 в зависимости от варианта исполнения задвижки.

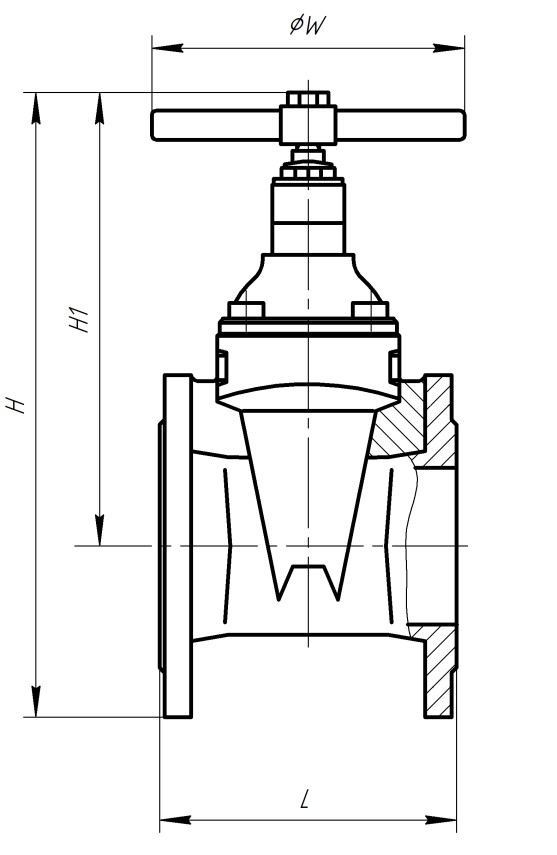

Основные размеры задвижки 47GV с маховиком DN40-350
| DN | L | H* | H1* | ØW |
|---|---|---|---|---|
| 40 | 140 | 305 | 240 | 160/180** |
| 50 | 150 | 310 | 240 | 160/180** |
| 65 | 170 | 348 | 259 | 160/180** |
| 80 | 180 | 387 | 295 | 200 |
| 100 | 190 | 430 | 327 | 200 |
| 125 | 200 | 498 | 388 | 250 |
| 150 | 210 | 560 | 431 | 250 |
| 200 | 230 | 680 | 527 | 280/320** |
| 250 | 250 | 790 | 609 | 400 |
| 300 | 270 | 910 | 698 | 400 |
| 350 | 290 | 1027 | 767 | 400/500** |
*При изменении модельной оснастки, фактические размеры могут отличаться от приведенных в таблице, для уточнения фактических размеров необходимо обращаться в сервисный центр АО «ЭНЕРГИЯ»
**Маховик с увеличенным диаметром
Основные размеры задвижки 47GV.Z с маховиком DN350-600
| DN | L | H | H1 | ØW |
|---|---|---|---|---|
| 350 | 290 | 1030 | 770 | 490 |
| 400 | 310 | 1140 | 850 | 490 |
| 450 | 330 | 1240 | 920 | 490 |
| 500 | 350 | 1358 | 1000 | 590 |
| 600 | 390 | 1610 | 1190 | 590 |

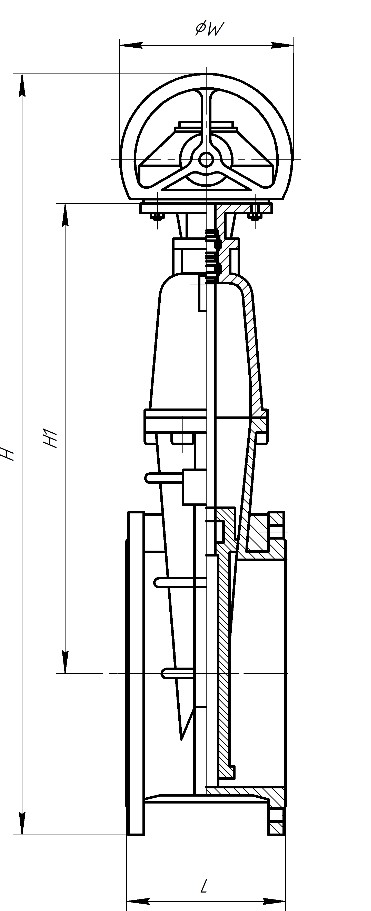

Основные размеры задвижки 47GV.Z с редуктором DN500-1200
| DN | L | H | H1 | ØW | |
|---|---|---|---|---|---|
| PN10 | PN16 | ||||
| 500 | 350 | 1848 | 1190 | 400 | |
| 600 | 390 | 2090 | 1320 | 400 | |
| 700 | 430 | 2175 | 1370 | 500 | |
| 800 | 470 | 2403 | 1490 | 500 | |
| 900 | 510 | 2683 | 2688 | 1675 | 600 |
| 1000 | 550 | 2915 | 2928 | 1850 | 600 |
| 1200 | 630 | 3338 | 3353 | 2160 | 600 |
|
DN
|
40-1200 |
|
PN
|
16 |
|
Tраб
|
от -25 до +90℃ для задвижек с покрытием клина из EPDM, от -15 до +80°С для задвижек с покрытием клина из NBR |
|
Корпус
|
чугун |
|
Дополнительная опция
|
телескопический удлинитель штока, колонка управления задвижкой |
|
Тип соединения
|
фланцевое |
|
Клин
|
чугун с покрытием EPDM/NBR |
|
Страна производства
|
Россия |
|
Гарантия
|
10 лет |
|
Срок эксплуатации
|
50 лет |
