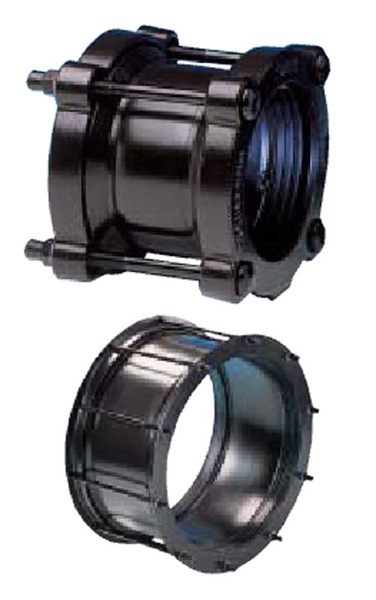

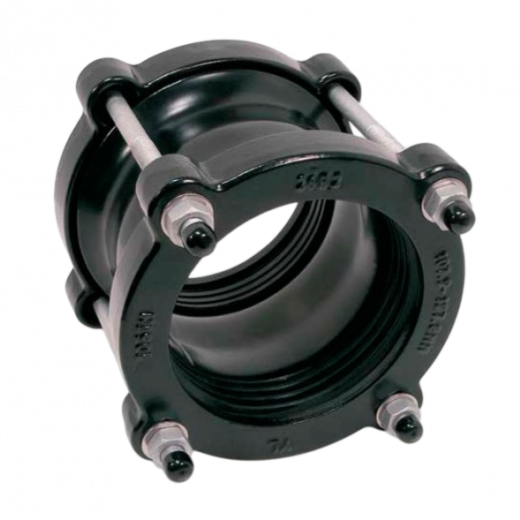

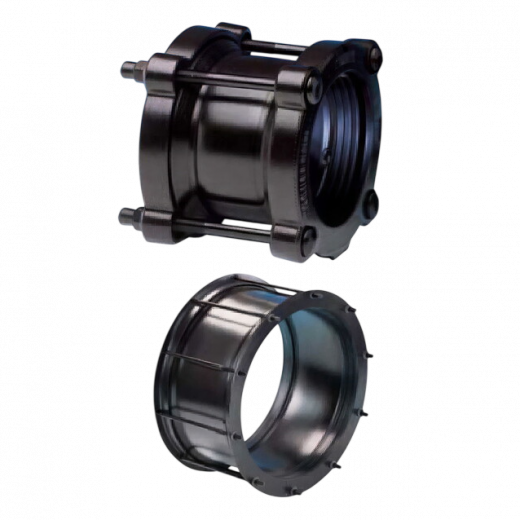

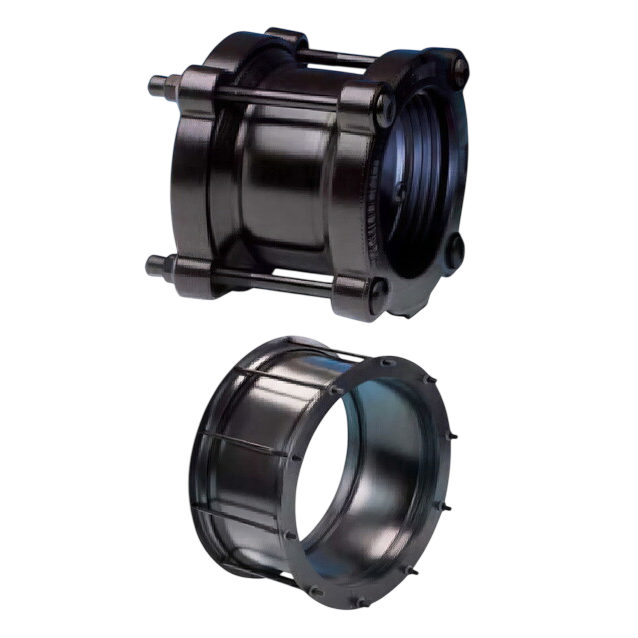

Соединительные муфты MaxiFit
Соединительные муфты MaxiFit предназначены для соединения труб из чугуна, стали, ПВХ и некоторых других материалов в различных сочетаниях. Например, для соединения трубы из стали с трубой из ПВХ или трубы из чугуна с трубой из ПВХ
Особенности конструкции:
- Один тип муфты подходит для соединения труб из разных материалов.

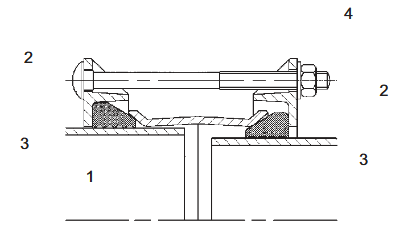

- Конструкция обеспечивает простой и быстрый монтаж соединений. При затяжке болтов внешнее кольцо и корпус прижимают эластичную прокладку к поверхности трубы.
- Допустимое давление в соединении равно или превышает расчётное давление труб.
- Устанавливаемый зазор между торцами труб служит:
- для компенсации теплового расширения труб;
- для предотвращения передачи вибрации;
- для компенсации осадки грунта;
- для облегчения монтажа/демонтажа.
Область применения:
- Соединительные муфты MaxiFit предназначены для соединения труб из чугуна, стали, ПВХ и некоторых других материалов (трубы из ПЭ с использованием втулок) в различных сочетаниях. Например, для соединения трубы из стали с трубой из ПВХ или трубы из чугуна с трубой из ПВХ.
- Трубопроводы для нейтральных жидкостей при допустимой рабочей температуре 50 °C.
Спецификация:
- Центральный рукав из ковкого чугуна.
- Прижимные кольца из ковкого чугуна.
- Эластичные прокладки из EPDM.
- Болты из оцинкованной стали с покрытием Sheraplex на основе тефлона.
Защита от коррозии:
Внутри и снаружи — покрытие Rilsan Nylon, годное для питьевой воды
Монтаж
- Убедиться, что параметры наружных диаметров труб входят в диапазон регулировки MaxiFit.
- Вставить трубы в свободно собранную муфту, обеспечив зазор между торцами труб около 20 мм (снятие фаски не требуется).
- Затянуть до упора болты прижимного кольца.

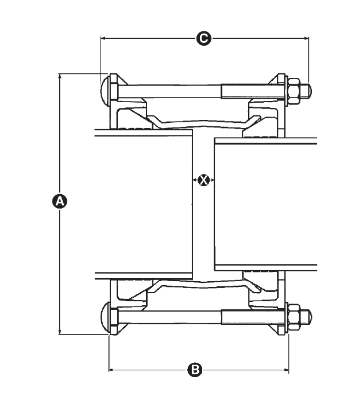

Размеры
| DN | Наружный диаметр | A | B | C | x | Кол-во стяжек | Размер стяжек | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| 50 | 57–74 | 164 | 140 | 178 | 20 | 3 | M12x175 | 2,6 |
| 80 | 85–107 | 197,5 | 140 | 178 | 20 | 4 | M12x175 | 3,7 |
| 100 | 107–132 | 211,5 | 140 | 178 | 20 | 4 | M12x175 | 4,1 |
| 150 | 158–184 | 274 | 165 | 203 | 20 | 4 | M12x195 | 6,2 |
| 200 | 218–244 | 306,5 | 185 | 223 | 20 | 4 | M12x215 | 9,2 |
| 250 | 266–295 | 400,5 | 185 | 223 | 20 | 6 | M12x215 | 17,5 |
| 300 | 315–349 | 451,5 | 185 | 223 | 20 | 8 | M12x215 | 20,3 |
| 350 | 351–368 | 478 | 185 | 223 | 40 | 8 | M12x340 | 32,4 |
| 350 | 374,5–391,5 | 501,5 | 310 | 348 | 40 | 8 | M12x340 | 34,2 |
| 350 | 394,3–411,3 | 513 | 310 | 348 | 40 | 8 | M12x340 | 35,6 |
| 400 | 418,2–435,2 | 521,5 | 310 | 348 | 40 | 8 | M12x340 | 37,6 |
| 450 | 476–493 | 603 | 310 | 348 | 40 | 10 | M12x340 | 43,0 |
| 450 | 501,9–518,9 | 629 | 310 | 348 | 40 | 10 | M12x340 | 44,5 |
| 500 | 527–544 | 654 | 310 | 348 | 40 | 12 | M12x340 | 47,7 |
| 500 | 555,3–572,3 | 682,5 | 310 | 348 | 40 | 12 | M12x340 | 49,8 |
| 600 | 630–647 | 757 | 310 | 348 | 40 | 14 | M12x340 | 56,1 |
| 600 | 662–679 | 789 | 310 | 348 | 40 | 14 | M12x340 | 58,4 |
| 600 | 675–692 | 802 | 310 | 348 | 40 | 14 | M12x340 | 59,0 |
