Cпециальные муфты UltraGrip
Характеристики
DN
—
50-300
PN
—
10, 16
Tраб
—
до 50 °C
Страна производства
—
Англия
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Cпециальные муфты UltraGrip
Специальные муфты UltraGrip предназначены для cоединения труб из чугуна, стали, ПВХ, ПЭ (без дополнительных приспособлений) и некоторых других материалов в различных сочетаниях
Особенности конструкции:
- Один тип муфты UltraGrip подходит для соединения труб из разных материалов.
- Конструкция обеспечивает простой и быстрый монтаж.
- Допустимое давление в соединении равно или превышает расчётное давление труб.
-
Устанавливаемый зазор между плоскостью фланца и торцом трубы служит:
- для компенсации теплового расширения труб;
- для предотвращения передачи вибрации;
- для компенсации осадки грунта;
- для облегчения монтажа/демонтажа.
Область применения:
- Специальные муфты UltraGrip предназначены для соединения труб из чугуна, стали, ПВХ, ПЭ (без дополнительных приспособлений) и некоторых других материалов в различных сочетаниях.
- Трубопроводы для нейтральных жидкостей при допустимой рабочей температуре 50 °C.

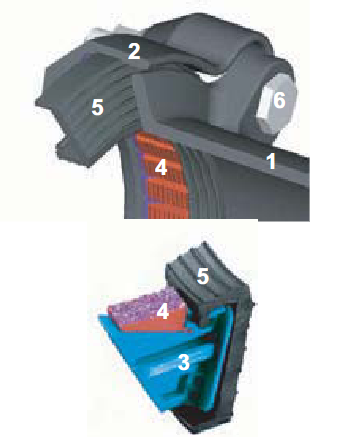

Спецификация:
- Рукав муфты из ковкого чугуна GGG40.
- Прижимное кольцо из ковкого чугуна GGG40.
- Внутреннее упорное кольцо из металлического сплава.
-
Фиксирующие сегменты из металлического сплава.
- Профилированное уплотнительное кольцо из EPDM.
- Болты и гайки из нержавеющей стали.
Защита от коррозии:
- Внутри и снаружи — покрытие Rilsan Nylon 11, годное для питьевой воды.
- Болты и гайки из нержавеющей стали.

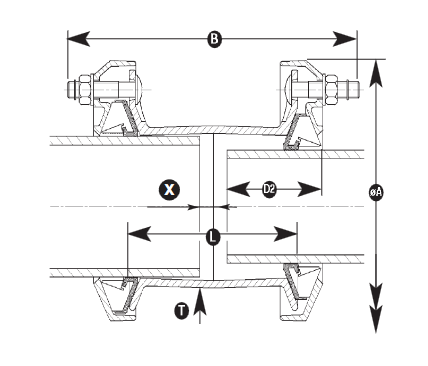

Размеры
Муфты позволяют соединять трубы разного диаметра
| DN | Наружный диаметр | Рабочее давление | Захват трубы (D) — Для стали, чугуна, ПВХ | Захват трубы (D) — Для ПЭ | Размеры, мм — A | Размеры, мм — B | Размеры, мм — L | Размеры, мм — T | Размеры, мм — X | Кол-во стяжек | Вес, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 43.5–63.5 | 16 | 70 | 95 | 70 | 95 | 168.0 | 242.0 | 144.0 | 7.0 | 20 | 6 | 5.0 |
| 65 | 63.0–83.7 | 16 | 70 | 95 | 70 | 95 | 188.5 | 242.0 | 144.0 | 7.0 | 20 | 6 | 5.9 |
| 80 | 85.7–107.0 | 16 | 70 | 105 | 70 | 105 | 211.5 | 267.0 | 170.0 | 7.0 | 20 | 6 | 7.5 |
| 100 | 107.2–133.2 | 16 | 90 | 125 | 90 | 120 | 277.0 | 326.0 | 180.0 | 7.0 | 20 | 6 | 13.3 |
| 125 | 132.2–160.2 | 16 | 90 | 125 | 90 | 125 | 304.0 | 316.0 | 180.0 | 6.0 | 20 | 6 | 14.2 |
| 150 | 158.2–192.2 | 16 | 95 | 140 | 95 | 140 | 336.0 | 352.0 | 213.0 | 7.0 | 20 | 8 | 19.7 |
| 200 | 218.1–256.0 | 10 | 120 | 165 | 120 | 155 | 417.0 | 364.0 | 220.0 | 7.0 | 20 | 8 | 26.6 |
| 250 | 266.2–310.0 | 10 | 150 | 220 | 150 | 180 | 476.0 | 504.0 | 300.0 | 8.0 | 20 | 12 | 49.7 |
| 300 | 315.0–356.0 | 10 | 150 | 220 | 150 | 185 | 519.0 | 504.0 | 300.0 | 7.0 | 20 | 16 | 56.8 |
