Соединительные муфты AquaFast
Характеристики
DN
—
50-300
PN
—
10, 16
Страна производства
—
Англия
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Соединительные муфты AquaFast
Соединительные муфты AquaFast предназначены для соединения труб из ПЭ и ПВХ в различных сочетаниях.
Особенности конструкции:
- Один тип муфты подходит для труб из ПЭ и ПВХ.
- Не нужна дополнительная поддержка для труб из ПЭ.
- Не нужен динамометрический ключ — затяжка болтов до стопора.
- Устанавливаемый зазор между торцами труб служит:
- для компенсации теплового расширения труб;
- для предотвращения передачи вибрации;
- для компенсации осадки грунта;
- для облегчения монтажа/демонтажа.
Область применения:
- Соединительные муфты AquaFast предназначены для соединения труб из ПЭ и ПВХ в различных сочетаниях.
- Трубопроводы для нейтральных жидкостей при допустимой рабочей температуре 50 °C.

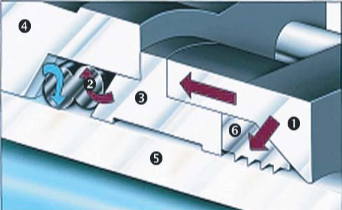

Спецификация:
- Внешнее кольцо из ковкого чугуна.
- Сдвоенное уплотнение из EPDM.
- Промежуточное кольцо из ковкого чугуна.
- Корпус из ковкого чугуна.
- Труба.
- Фиксирующее кольцо из латуни.
- Болты из оцинкованной стали.
Защита от коррозии
- Внутри и снаружи — покрытие Rilsan Nylon 11, годное для питьевой воды.
Монтаж
- Убедиться, что параметры наружных диаметров труб входят в диапазон регулировки AquaFast.
- Вставить трубы в свободно собранную муфту, обеспечив зазор между торцами труб около 20 мм (снятие фаски не требуется).
- Затянуть до упора болты прижимных колец.

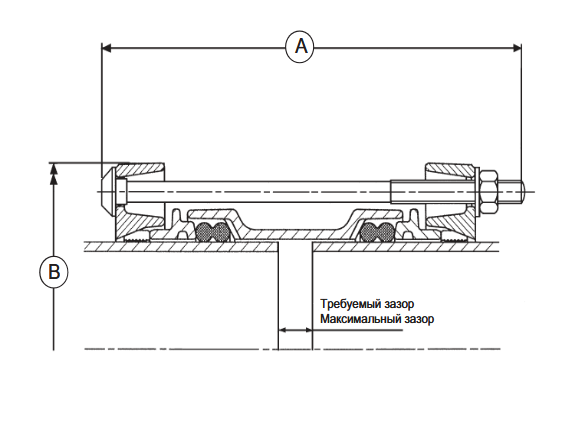

Размеры
| DN | Наружный диаметр трубы, мм | Aqua Fast | Код | A (max) | B (диаметр) | Кол-во стяжек | Размер стяжек | Требуемый зазор | Максим. зазор | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 63 | • | VJ04201 | 257 | 141,5 | 2 | M12x250 | 20 | 30 | 3 |
| 80 | 90 | • | VJ04203 | 257 | 170 | 2 | M12x250 | 20 | 30 | 3,9 |
| 100 | 110 | • | VJ04204 | 257 | 190,5 | 2 | M12x250 | 20 | 30 | 4,7 |
| 150 | 160 | • | VJ04207 | 257 | 242 | 4 | M12x250 | 20 | 30 | 9,5 |
| 200 | 225 | • | VJ05791 | 395 | 323 | 4 | M16x385 | 30 | 50 | 18,4 |
| 250 | 250 | • | VJ04661 | 395 | 351 | 6 | M16x385 | 30 | 50 | 24,1 |
| 300 | 315 | • | VJ04662 | 395 | 417 | 6 | M16x385 | 30 | 50 | 29,2 |
При заказе
- Обязательно указывать DN, материалы труб и наружные диаметры труб.
