Соединительная мута для соединения ПЭ труб с трубами из других материалов IDRA
Характеристики
DN
—
50-300
PN
—
10, 16
Tраб
—
до 120 °C
Страна производства
—
КНР
Цена действительна только для сайта и может отличаться от указанной в прайс-листе

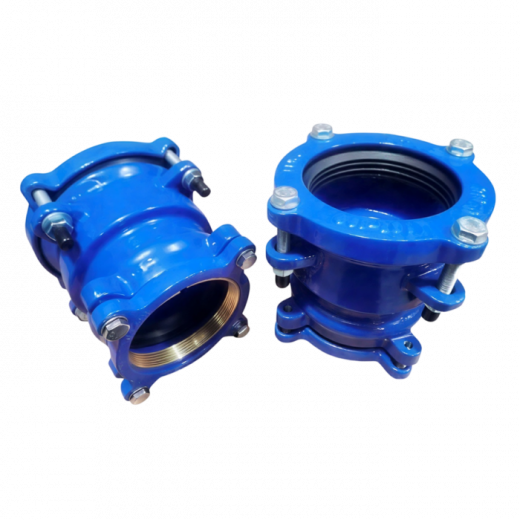

Соединительная мута для соединения ПЭ труб с трубами из других материалов IDRA
Чугунная соединительная муфта IDRA BF PE предназначена для соединения гладкого конца трубы, изготовленной из пластика, с гладким концом трубы, изготовленной из металла, в системах водоснабжения и водоотведения. С одной стороны муфта оснащена латунным кольцом, обеспечивающим дополнительную фиксацию пластиковой трубы в муфте, а с другой стороны муфты фиксацию трубы, изготовленной из стали или чугуна, обеспечивает резиновое уплотнение.
Технические характеристики:
- Диапазон диаметров — DN50–DN300;
- Среда применения — вода, сточные воды;
- Система применения — системы водоотведения, питьевого и промышленного водоснабжения;
- Рабочее давление — 10/16 атм;
- Допуск на угловое смещение с каждой стороны — 3°;
- Рекомендованное усилие затяжки болтов — 60–80 Н·м;
- Температура применения — до 120 °C.

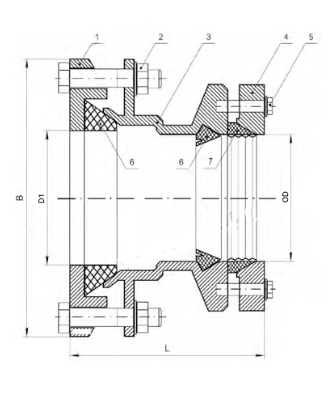

Устройство и материалы
| Деталь | Материал |
|---|---|
| 1. Крышка | ковкий чугун GGG50 |
| 2. Болт, гайка, шайба | оцинкованная углеродистая сталь |
| 3. Корпус | ковкий чугун GGG50 |
| 4. Крышка | ковкий чугун GGG50 |
| 5. Болт, шайба | оцинкованная углеродистая сталь |
| 6. Уплотнитель | резина EPDM/NBR |
| 7. Фиксирующее кольцо | латунь |
Типоразмеры муфт
| D1 | DD | L, мм | B, мм | Болты |
|---|---|---|---|---|
| 63 | 59–73 | 175 | 155 | 2×M16 |
| 90 | 88–103 | 175 | 200 | 2×M16 |
| 110 | 108–118 | 175 | 215 | 4×M16 |
| 160 | 159–182 | 220 | 280 | 4×M16 |
| 200 | 218–235 | 265 | 340 | 4×M16 |
| 225 | 218–235 | 265 | 340 | 4×M16 |
| 250 | 272–289 | 300 | 400 | 4×M16 |
| 315 | 315–332 | 300 | 445 | 6×M16 |
