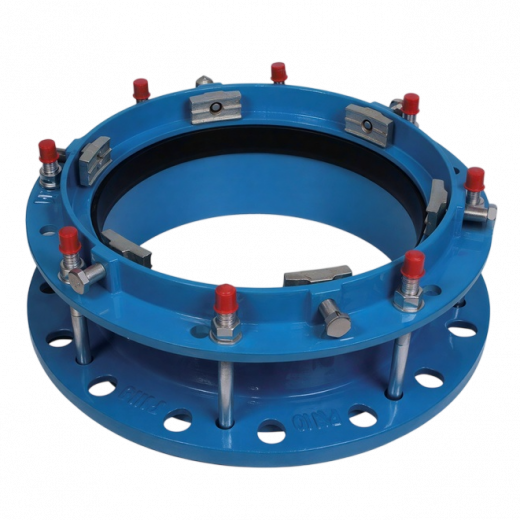

Фланцевая муфта ПФРК для ПЭ труб IDRA
Характеристики
DN
—
350-600
PN
—
10/16
Tраб
—
до 120°C
Тип соединения
—
фланцевое
Страна производства
—
КНР
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Фланцевая муфта ПФРК для ПЭ труб IDRA
Фланцевая муфта ПФРК IDRA BF/FL PE служит для соединения гладких концов труб из ПВХ/ПЭ/ПНД с любой фланцевой арматурой — водопроводные установки (питьевая вода), сточные, промышленные и другие химически инертные жидкости.
Технические характеристики:
- Фланцевые соединения — ГОСТ 33259-2015;
- Среда применения — вода, сточные воды;
- Система применения — системы водоотведения, питьевого и промышленного водоснабжения;
- Максимальное рабочее давление — 10/16 атм;
- Допуск на угловое смещение — 3°;
- Рекомендованное усилие затяжки болтов — 60–80 Н·м;
- Температура применения — до 120 °C;
- Защитное покрытие — эпоксидно-порошковое.
Устройство и материалы
| № | Деталь | Материал |
|---|---|---|
| 1 | осевой фиксатор | чугун GGG50 гальваниз. |
| 2 | болт фиксатора | углеродистая сталь, 8.8 |
| 3 | прижимная крышка | чугун GGG50 |
| 4 | шпилька, гайка, шайба | углеродистая сталь, 8.8 |
| 5 | уплотнитель | EPDM |
| 6 | корпус | чугун GGG50 |
| 7 | фланец | чугун GGG50 |
Размеры и вес фланцевых муфт
| DN | Dmin–Dmax, мм | L, мм | B, мм | C, мм | Вес, кг |
|---|---|---|---|---|---|
| 350 | 348–362 | 285 | 487 | 505 | 36 |
| 350 | 393–407 | 285 | 532 | 505 | 39 |
| 400 | 393–407 | 285 | 532 | 565 | 41 |
| 400 | 443–457 | 285 | 582 | 565 | 46 |
| 500 | 493–507 | 285 | 632 | 670 | 65 |
| 600 | 623–637 | 285 | 762 | 780 | 78 |
