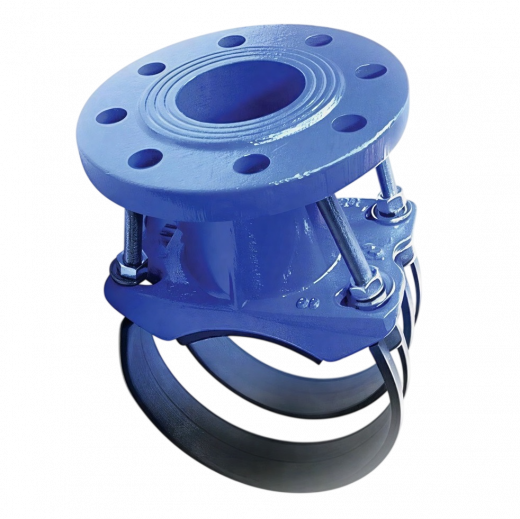

Назначение седел RAPIDO FL
Седло присоединительное с фланцевым отводом. Применяется в чугунных, стальных и асбестоцементных трубах с рабочим давлением до 1,6 МПа и температурой 50оC.
Материалы седел RAPIDO FL
1. Корпус — сфероидальный чугун GJS-500, защищенный эпоксидной краской, минимум, 200 мкм.
2. Прокладка — резина EPDM или NBR ISO 6447.
3. 4, 5, 6. Нержавеющая сталь AISI 304.
Характеристики седла присоединительного фланцевого RAPIDO FL
|
DN |
Диаметр Dmin-Dmax,мм |
Масса, кг |
DN фланцев |
Bысота, H, мм |
|---|---|---|---|---|
|
80 |
90-110 |
7 |
50 |
½D +140 |
|
100 |
100-130 |
7 |
50-65 |
½D +140 |
|
125 |
135-160 |
8 |
50-80 |
½D +140 |
|
150 |
160-185 |
8 |
50-100 |
½D +140 |
|
175 |
175-195 |
8 |
50-100 |
½D +140 |
|
200 |
210-245 |
9 |
50-100 |
½D +140 |
|
225 |
235-265 |
10 |
50-100 |
½D +140 |
|
250 |
260-305 |
10 |
50-100 |
½D +140 |
|
300 |
310-360 |
11 |
50-100 |
½D +140 |
|
350 |
350-405 |
11 |
50-100 |
½D +140 |
|
400 |
400-455 |
14 |
50-100 |
½D +140 |
|
450 |
455-510 |
14 |
50-100 |
½D +140 |
|
500 |
500-560 |
14 |
50-100 |
½D +140 |
|
600 |
610-665 |
14 |
50-100 |
½D +140 |
|
700 |
720-780 |
22 |
50-100 |
½D +140 |
|
800 |
820-880 |
22 |
50-100 |
½D +140 |
|
1 000 |
1010-1070 |
30 |
50-100 |
½D +140 |
