Затвор фланцевый Ridval RVB 07
Рекомендуем
Характеристики
DN
—
200-1200
Тип соединения
—
фланцевое
D
—
340-1485
H1
—
193-845
H2
—
265-1058
L
—
230-630
Цена действительна только для сайта и может отличаться от указанной в прайс-листе

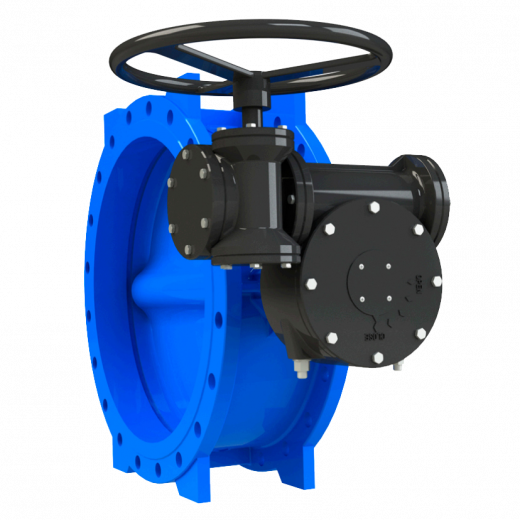

Затвор фланцевый Ridval RVB 07
Затвор дисковый фланцевый с двойным эксцентриситетом тип RVB 07 предназначен для полного перекрытия и регулирования потока рабочей среды в технологических и магистральных трубопроводах. Конструкция двухэксцентрикового затвора позволяет применять его на трубах из ПНД, ПЭ с зауженным внутренним диаметром. Обеспечивает класс герметичности «А».
Применение
Вода в системах холодного и горячего водоснабжения, отопления, пожаротушения, морская вода, питьевая вода, воздух, гликолевые смеси и т.д.
Особенности
- Наличие двойного эксцентриситета снижает трение в запорном узле.
- Возможные исполнения по управлению: редуктор, электропривод.
- Уникальные серийные номера на шильде изделия.
- Отливка торгового знака на корпусе затвора.
- Гарантированный pecypc открытия-закрытия не менее 5000 циклов.
Технические параметры, нормы и стандарты
- Присоединение к трубопроводу: фланцевое. Ответные фланцы трубопровода по ГОСТ 33259-2015.
- Максимальное рабочее давление: 10/16 кгс/см (бар).
- Максимальное испытательное давление: 15/24 кгс/см² (бар) по ГОСТ 33257-2015.
- Герметичность затвора: класс А по ГОСТ 9544-2015.
- Защитное покрытие: эпоксидное порошковое, не менее 250 мкм.

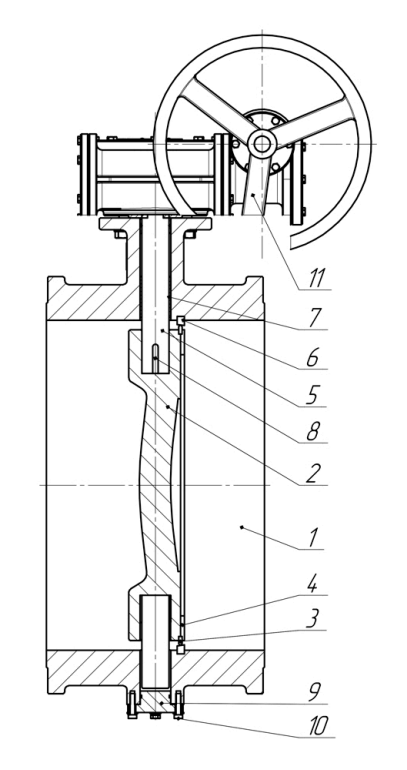

Основные материалы
| Позиция | Наименование | Материал |
|---|---|---|
| 1 | Kopпyc | ВЧ50 (GGG50) |
| 2 | Диск | ВЧ50 (GGG50) |
| 3 | Уплотнение диска | EPDM |
| 4 | Прижимной диск | ВЧ50 (GGG50) / нж ЅЅ304 |
| 5 | Вал | нж SS420 |
| 6 | Седло | нж ЅЅ304 |
| 7 | Уплотнение вала | EPDM |
| 8 | Шпонка | нж SS420 |
| 9 | Крышка | ВЧ50 (GGG50) |
| 10 | Болты | Сталь 35 + Zn / нж A2 |
| 11 | Редуктор | ВЧ40 (GGG40) |

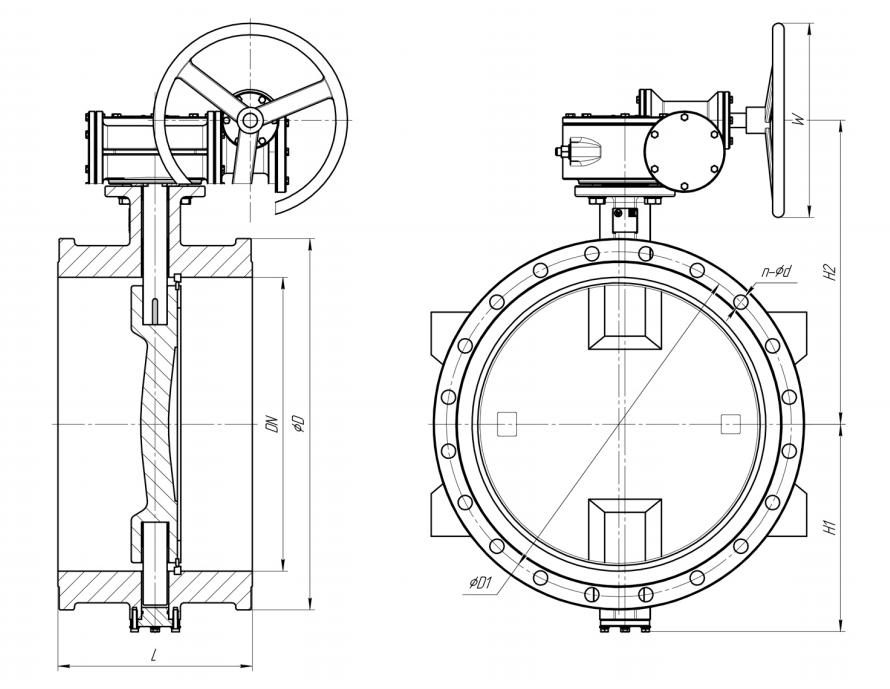

Технические характеристики
| DN | L | D | H1 | H2 | D1 | n-d | W |
|---|---|---|---|---|---|---|---|
| 200 | 230 | 340 | 193 | 265 | 295 | 8-23 | 320 |
| 250 | 250 | 405 | 223 | 300 | 350 | 12-23 | 320 |
| 300 | 270 | 460 | 252 | 330 | 400 | 12-23 | 320 |
| 350 | 290 | 520 | 296 | 381 | 460 | 16-23 | 360 |
| 400 | 310 | 580 | 320 | 411 | 515 | 16-28 | 360 |
| 450 | 330 | 640 | 354 | 441 | 565 | 20-28 | 360 |
| 500 | 350 | 715 | 388 | 482 | 620 | 20-28 | 360 |
| 600 | 390 | 840 | 450 | 548 | 725 | 20-31 | 360 |
| 700 | 430 | 910 | 530 | 610 | 840 | 24-31 | 400 |
| 800 | 470 | 1025 | 570 | 659 | 950 | 24-34 | 400 |
| 900 | 510 | 1125 | 640 | 811 | 1050 | 28-34 | 500 |
| 1000 | 550 | 1255 | 710 | 932 | 1160 | 28-37 | 500 |
| 1200 | 630 | 1485 | 845 | 1058 | 1380 | 32-41 | 500 |
Характеристики
|
DN
|
200-1200 |
|
Тип соединения
|
фланцевое |
|
D
|
340-1485 |
|
H1
|
193-845 |
|
H2
|
265-1058 |
|
L
|
230-630 |
|
D1
|
295-1380 |
|
n1-d1
|
8-41 |
|
W
|
320-500 |
|
Гарантия
|
10 лет |
