Затвор фланцевый Ridval RVB 05
Характеристики
DN
—
50-1200
Масса, кг
—
10-900
Тип соединения
—
фланцевое
H1
—
130-941
H2
—
62-844
L
—
108-470
Цена действительна только для сайта и может отличаться от указанной в прайс-листе

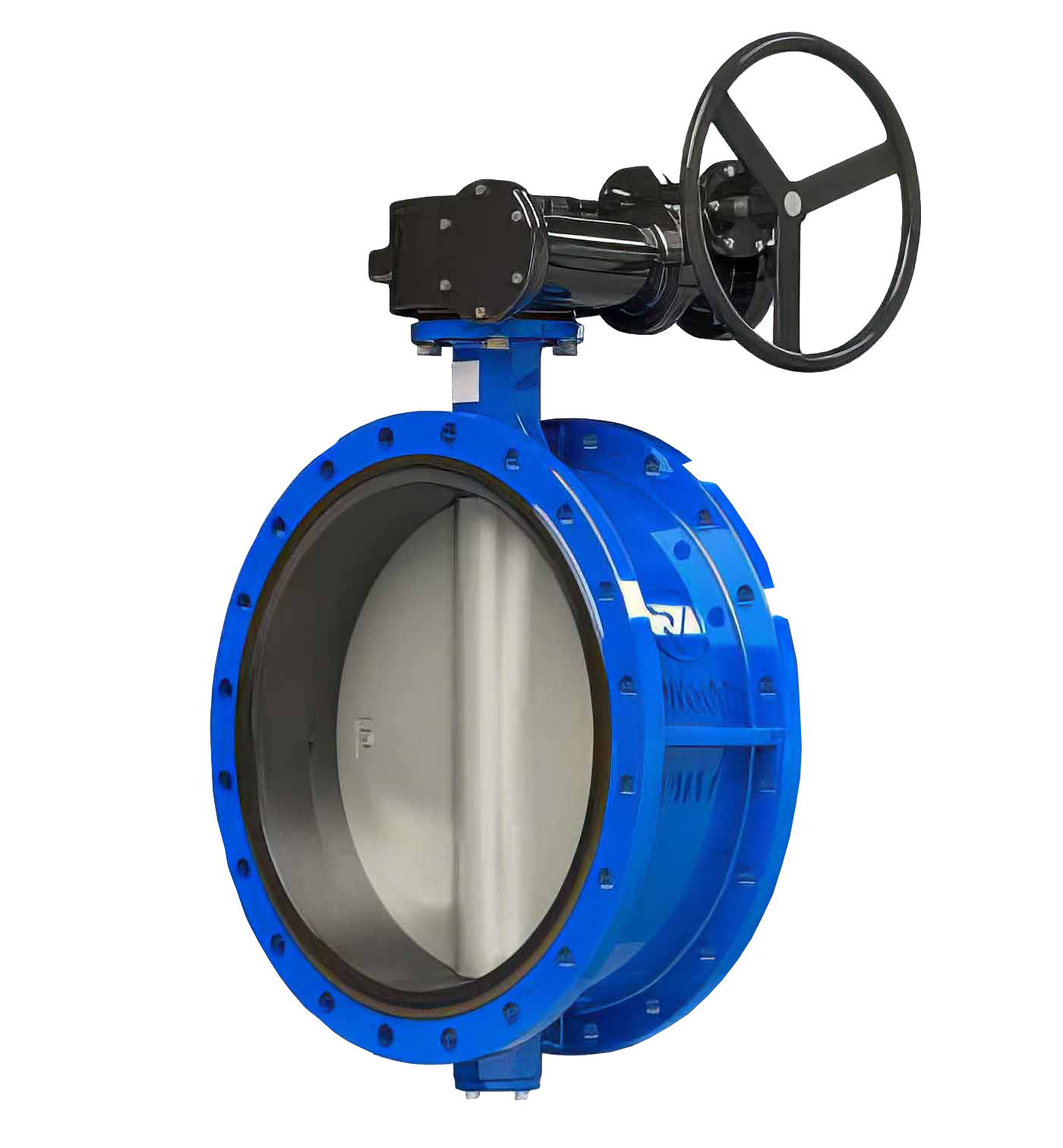

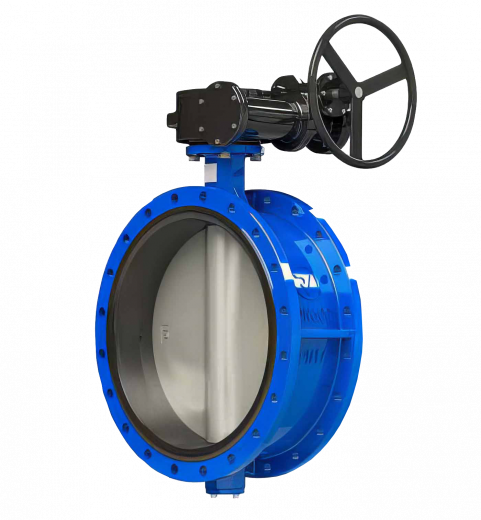

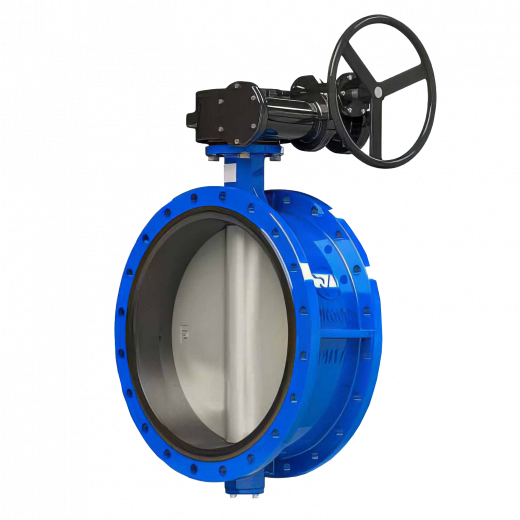

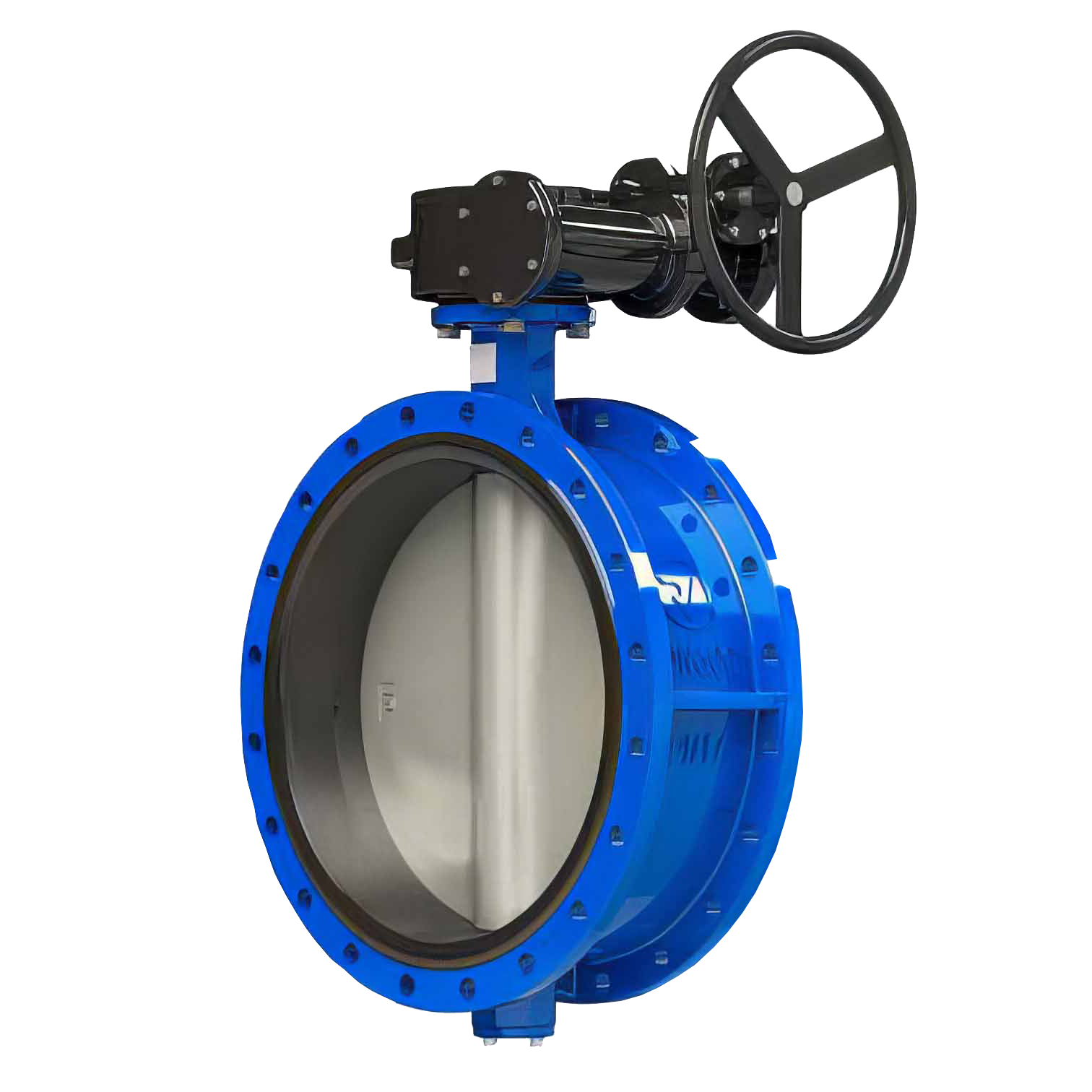

Затвор фланцевый Ridval RVB 05
Затвор дисковый фланцевый тип RVB 05 предназначен для полного перекрытия и регулирования потока рабочей среды в технологических и магистральных трубопроводах. Конструкция затвора позволяет применять на трубах из ПНД, ПЭ с зауженным внутренним диаметром. Обеспечивает класс герметичности «A» в обоих каправлекиях потока.
Применение
Вода в системах холодного и горячего водоснабжения, отопления, водоотведения, пожаротушения, морская вода, питьевая вода, воздух, сточные воды, гликолевые смеси и т.д.
Особенности
- Материалы затвора позволяют применять его для систем с температурой среды до +1З0°C (+150°C кратковременно).
- Рассверловка отверстий под фланцы универсальная PN16.
- Возможные исполнения по управлению: рукоятка, редуктор, электропривод.
- Возможность комплектации концевыми выключателями для применения в системах пожаротушения.
- Уникальные серийные номера на шильде изделия.
- Отливка торгового знака на корпусе затвора.
- Гарантированный pecypc открытия-закрытия не менее 5000 циклов.
Технические параметры, нормы и стандарты
- Тип присоединения х трубопроводу: фланцевое. Ответные фланцы трубопровода по ГОСТ 33259-2015.
- Максимальное рабочее давление 16 кгс/сч (бар).
- Максимальное испытательное давление 24 кгс/см2 (бар) по ГОСТ 33257-2015.
- Температура рабочей среды: от -25 до +1З0°C;
- Двухсторонняя герметичность: Класс А по ГОСТ 9544-2015.
- Защитное покрытие: эпоксидное порошковое, не менее 250 мкм.

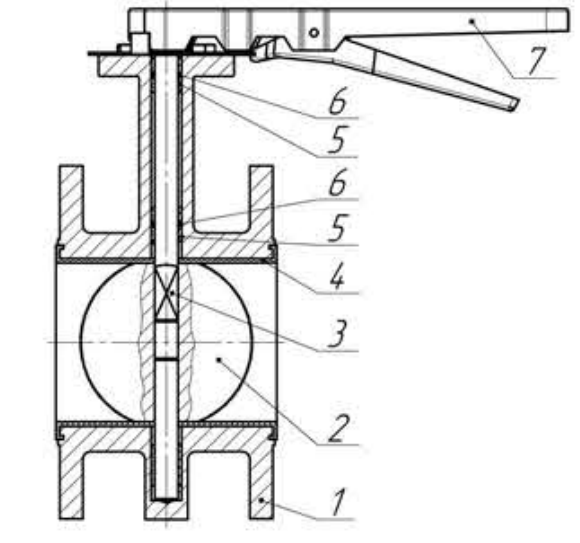

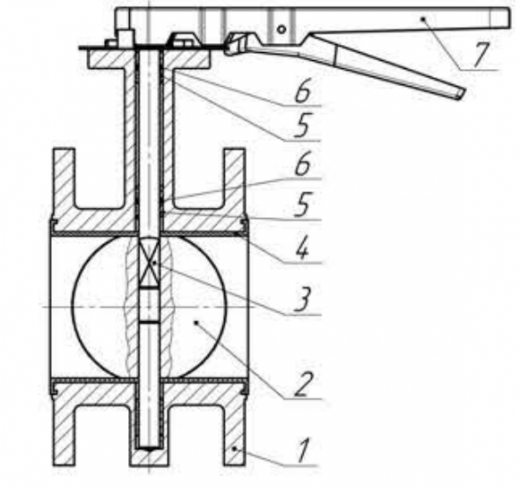

Основные материалы
| Позиция | Деталь | Материал |
|---|---|---|
| 1 | Корпус | ВЧ50 (GGG50) |
| 2 | Диск | ВЧ50 (GGG50)+Ni |
| 3 | Шток | 20×13 (SS416) |
| 4 | Уплотнение | EPDM |
| 5 | Подшипник скольжения | PTFE |
| 6 | Кольцо уплотнительное | EPDM |
| 7 | Рукоятка/Редуктор | Ст20/ВЧ40 |

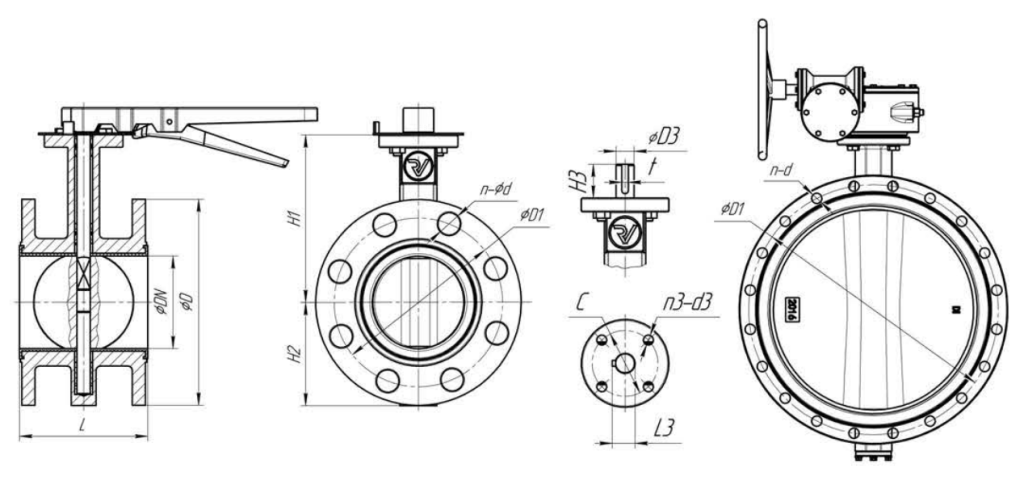

Технические характеристики
| DN | L | H1 | H2 | D1 | n-d | D3 | HЗ | t | L3 | С | nЗ-dЗ | Macca, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 108 | 130 | 62 | 125 | 4-18 | 12,6 | 30 | 3 | 14,1 | 65 | 4-8 | 10 |
| 65 | 112 | 145 | 73 | 145 | 4-18 | 12,6 | 30 | 3 | 14,1 | 65 | 4-8 | 11 |
| 80 | 114 | 155 | 85 | 160 | 8-18 | 12,6 | 30 | 3 | 14,1 | 65 | 4-8 | 12 |
| 100 | 127 | 170 | 102 | 180 | 8-18 | 15,77 | 30 | 5 | 17,83 | 90 | 4-10 | 15 |
| 125 | 140 | 190 | 116 | 210 | 8-18 | 18,92 | 30 | 5 | 21,36 | 90 | 4-10 | 19 |
| 150 | 140 | 210 | 130 | 240 | 8-22 | 18,92 | 30 | 5 | 21,36 | 90 | 4-10 | 22 |
| 200 | 152 | 243 | 160 | 295 | 8-22 | 22,13 | 39 | 5 | 23,64 | 102 | 4-12 | 34 |
| 250 | 165 | 282 | 193 | З50 | 12-22 | 28,48 | 39 | 8 | 30,45 | 102 | 4-12 | 45 |
| 300 | 174 | 310 | 230 | 400 | 12-22 | 31,65 | 39 | 8 | 33,6 | 102 | 4-12 | 65 |
| 350 | 190 | 345 | 256 | 460 | 16-22 | 31,6 | 45 | 8 | 34,8 | 102 | 4-12 | 80 |
| 400 | 216 | 377 | 283 | 515 | 16-26 | 33,2 | 51,2 | 10 | 36,2 | 140 | 4-18 | 130 |
| 500 | 230 | 375 | 317 | 620 | 20-26 | 41,2 | 64,2 | 10 | 44,2 | 140 | 4-18 | 175 |
| 600 | 267 | 500 | 410 | 725 | 20-30 | 55,7 | 64,2 | 16 | 54,8 | 165 | 4-22 | 280 |
| 700 | 292 | 626 | 520 | 840 | 24-30 | 55 | 66 | 16 | 63 | 254 | 8-18 | 400 |
| 800 | 318 | 709 | 591 | 950 | 24-33 | 55 | 66 | 16 | 63 | 254 | 8-18 | 460 |
| 1000 | 410 | 800 | 721 | 1160 | 28-36 | 85 | 142 | 22 | 105 | 254 | 8-18 | 720 |
| 1200 | 470 | 941 | 844 | 1380 | 32-39 | 105 | 162 | 28 | 117 | 298 | 8-22 | 900 |
Характеристики
|
DN
|
50-1200 |
|
Масса, кг
|
10-900 |
|
Тип соединения
|
фланцевое |
|
H1
|
130-941 |
|
H2
|
62-844 |
|
L
|
108-470 |
|
D1
|
125-1380 |
|
n1-d1
|
4-39 |
|
D3
|
12,6-105 |
|
H3
|
30-162 |
|
t
|
3-28 |
|
L3
|
14,1-117 |
|
C
|
65-298 |
|
n3-d3
|
4-22 |
|
Гарантия
|
10 лет |
