Задвижки Ridval RVG12
Характеристики
DN
—
50-1000
PN
—
10/16
H1
—
175-550
L
—
150-470
n1-d1
—
4-22
Гарантия
—
10 лет
Цена действительна только для сайта и может отличаться от указанной в прайс-листе

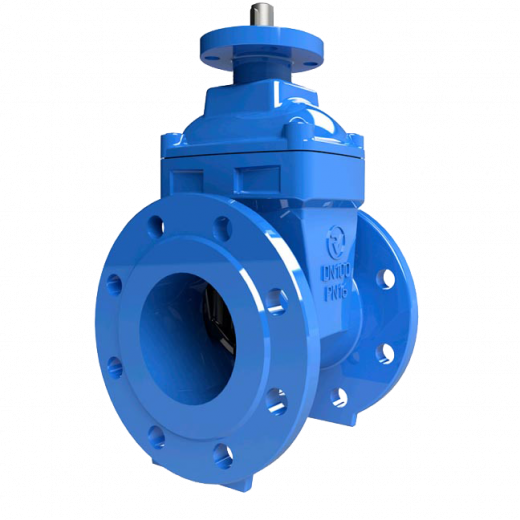

Задвижки Ridval RVG12
Задвижка фланцевая с обрезиненным клином тип RVG 12 с невыдвижным шпинделем под электропривод предназначена для автоматизированного перекрытия потока рабочей среды. Исполнительным механизмом является многооборотный электропривод.
Применение
Вода в системах холодного и горячего водоснабжения, отопления, водоотведения, канализации, пожаротушения, морская вода, питьевая вода, воздух, сточные воды, гликолевые смеси и т.д.
Особенности
- Рассверловка фланцев: универсальная PN10/16.
- Ребра жесткости на корпусе.
- Малое гидравлическое сопротивление за счет отсутствия застойных зон.
- Возможность комплектации колонкой управления.
- Уникальные серийные номера на шильде изделия.
- Отливка торгового знака на корпусе задвижки.
- Гарантированный pecypc открытия-закрытия не менее 5000 циклов.
Технические параметры, нормы и стандарты
- Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015.
- Максимальное рабочее давление 16 кгс/см2 (бар).
- Максимальное испытательное давление 24 кгс/см2 по ГОСТ 33257-2015.
- Строительная длина в соответствии ГОСТ З706-9З, DІN 3202 / F4 (короткий корпус);
- Температура рабочей среды: от -25 до +130°C.
- Двусторонняя герметичность: Класс А по ГОСТ 9544-2015.
- Защитное покрытие: эпоксидное порошковое, не менее 250 мкм.

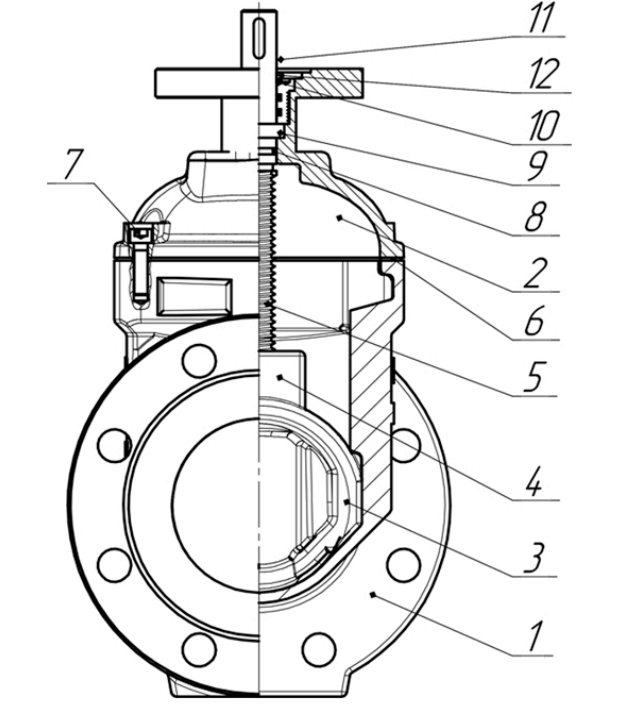

Конструкция и материалы
| N | Деталь | Материал |
|---|---|---|
| 1 | Корпус | ВЧ50 (GGGSO) |
| 2 | Крышка | ВЧ50 (GGGSO) |
| 3 | Клин | ВЧ50 (GGGSO) + EPDM |
| 4 | Гайка ходовая | Браж9 (BRASS) |
| 5 | Шпиндель | 20X13 (SS416) |
| 6 | Уплотнение | EPDM |
| 7 | Крепежные элементы | СтЗ5 + ТДЦ / СтЗ5 + Zn / НЖ A2 |
| 8 | Уплотнительное кольцо | Фторопласт Ф-4 (PTFE) |
| 9 | Подшипник скольжения | Браж9 (BRASS) |
| 10 | Уплотнительное кольцо | EPDM |
| 11 | Пыльник | EPDM |
| 12 | Гайка шпинделя | Браж9 (BRASS) |

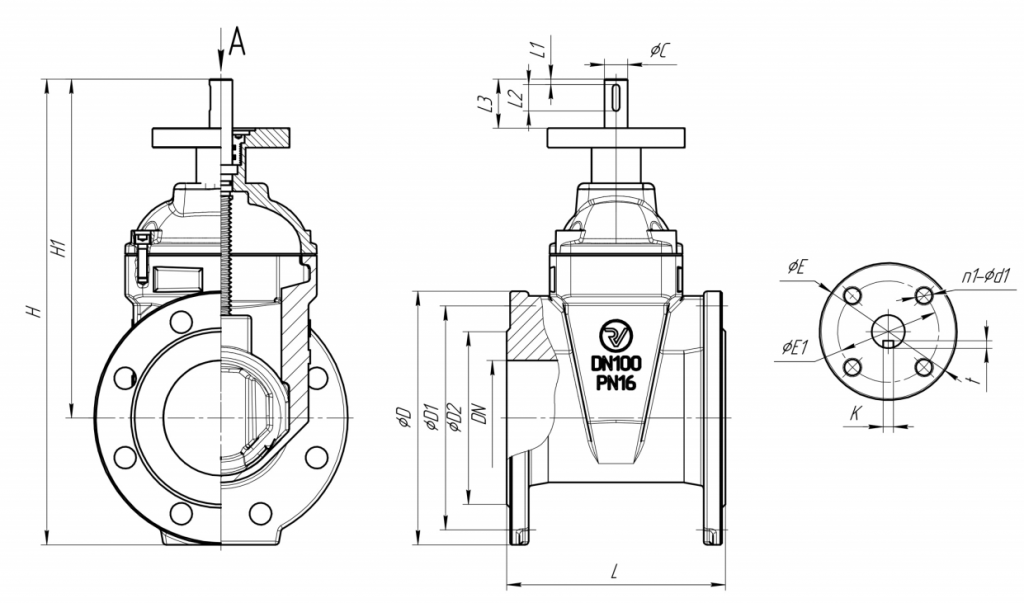

| DN | L | Н | H1 | D | b | D1 | n-d | Е | E1 | n1-d1 | С | U | L2 | L3 | К | t | Фланец ISO 5210 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN10 | PN16 | PN10 | PN16 | ||||||||||||||||
| 50 | 150 | 300 | 175 | 160 | 19 | 125 | 125 | 4-18 | 4-18 | 125 | 102 | 4-12 | 18 | 5 | 36 | 45 | 6 | 3 | F10 |
| 65 | 170 | 340 | 210 | 180 | 19 | 145 | 145 | 4-18 | 4-18 | 125 | 102 | 4-12 | 18 | 5 | 36 | 45 | 6 | 3 | F10 |
| 80 | 180 | 370 | 235 | 195 | 20 | 160 | 160 | 8-18 | 8-18 | 125 | 102 | 4-12 | 20 | 5 | 36 | 45 | 6 | 3 | F10 |
| 100 | 190 | 410 | 270 | 215 | 21 | 180 | 180 | 8-18 | 8-18 | 125 | 102 | 4-12 | 20 | 5 | 36 | 45 | 6 | 3 | F10 |
| 125 | 200 | 495 | 327 | 245 | 22 | 210 | 210 | 8-18 | 8-18 | 125 | 102 | 4-12 | 24 | 5 | 36 | 45 | 6 | 3 | F10 |
| 150 | 210 | 540 | 355 | 280 | 22 | 240 | 240 | 8-22 | 8-22 | 125 | 102 | 4-12 | 24 | 5 | 36 | 45 | 6 | 3 | F10 |
| 200 | 230 | 660 | 432 | 335 | 23 | 295 | 295 | 8-22 | 12-22 | 175 | 140 | 4-18 | 28 | 5 | 40 | 60 | 8 | 3 | F14 |
| 250 | 250 | 780 | 517 | 405 | 26 | 350 | 355 | 12-22 | 12-26 | 175 | 140 | 4-18 | 32 | 5 | 40 | 60 | 8 | 3 | F14 |
| 300 | 270 | 880 | 590 | 460 | 26 | 400 | 410 | 12-22 | 12-26 | 175 | 140 | 4-18 | 32 | 5 | 40 | 60 | 8 | 3 | F14 |
| 350 | 290 | 1040 | 720 | 520 | 28 | 460 | 470 | 16-22 | 16-26 | 175 | 140 | 4-18 | 34 | 5 | 50 | 60 | 12 | 4 | F14 |
| 400 | 310 | 1250 | 890 | 580 | 30 | 515 | 525 | 16-26 | 16-30 | 175 | 140 | 4-18 | 34 | 5 | 50 | 70 | 12 | 4 | F14 |
| 500 | 350 | 1490 | 1055 | 710 | 34 | 620 | 650 | 20-26 | 20-33 | 210 | 165 | 4-22 | 40 | 5 | 63 | 80 | 12 | 4 | F16 |
| 600 | 390 | 1700 | 1200 | 840 | 36 | 725 | 770 | 20-30 | 20-36 | 210 | 165 | 4-22 | 40 | 5 | 63 | 80 | 12 | 4 | F16 |
| 700 | 430 | 1960 | 1425 | 910 | 40 | 840 | 840 | 24-30 | 24-36 | 210 | 165 | 4-22 | 40 | 5 | 63 | 80 | 12 | 4 | F16 |
| 800 | 470 | 2400 | 1790 | 1020 | 43 | 950 | 950 | 24-33 | 24-39 | 300 | 254 | 8-18 | 50 | 5 | 70 | 100 | 14 | 5 | F25 |
| 1000 | 550 | * | * | 1255 | 50 | 1160 | 1170 | 28-36 | 28-42 | 300 | 254 | 8-18 | 72 | 5 | 100 | 110 | 20 | 5 | F25 |
