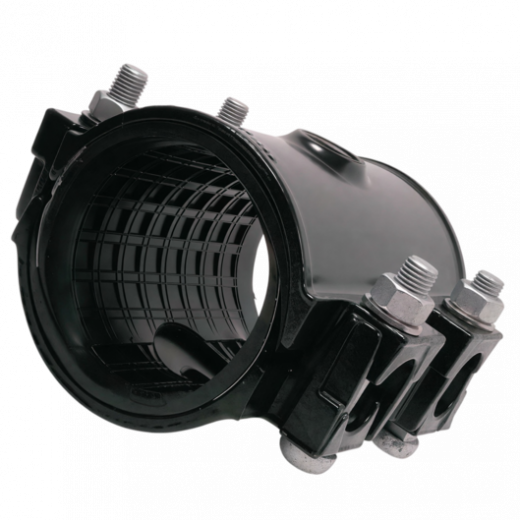

Резьбовой врезной хомут EasiTap
Характеристики
DN
—
80-300
PN
—
10, 16
Tраб
—
до 50 °C
Уплотнение
—
EPDM
Страна производства
—
Англия
Цена действительна только для сайта и может отличаться от указанной в прайс-листе

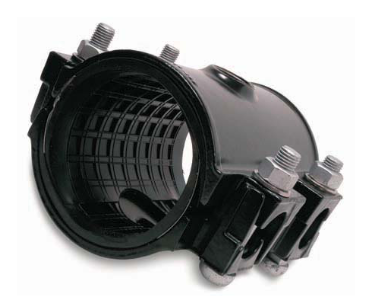

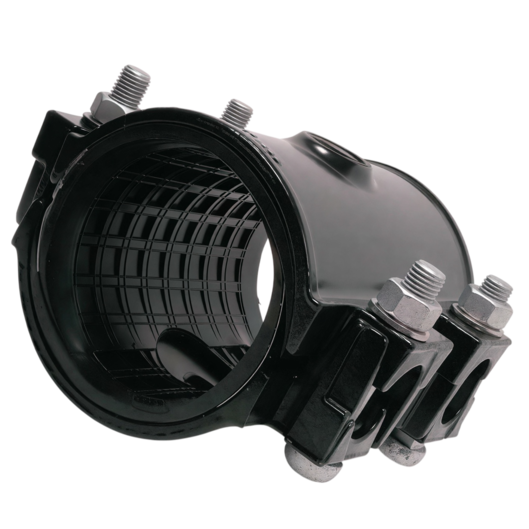

Резьбовой врезной хомут EasiTap
Резьбовой врезной хомут EasiTap предназначен для выполнения постоянных резьбовых врезок в трубы из чугуна, стали, ПВХ.
Особенности конструкции:
- Уплотнение EasiTap находится в контакте с трубой по всему периметру и прикреплено к корпусу хомута для лёгкости монтажа.
- Корпус хомута полностью охватывает периметр трубы — не деформирует трубу.
- Уплотнение из износостойкого EPDM вафельного типа — гарантия от утечек в течение длительного срока службы.
- Конструкция позволяет произвести врезку в трубопровод без снятия давления, с использованием специального оборудования.
Область применения:
- Резьбовой врезной хомут EasiTap предназначен для выполнения постоянных резьбовых врезок в трубы из чугуна, стали, ПВХ.
- Трубопроводы для нейтральных жидкостей при допустимой рабочей температуре 50 °C.
Материалы:
- Корпус из ковкого чугуна.
- Уплотнение EPDM.
- Болты и гайки из оцинкованной стали с антикоррозийным покрытием.
Защита от коррозии:
- Внутри и снаружи — покрытие Rilsan Nylon 11, годное для питьевой воды.

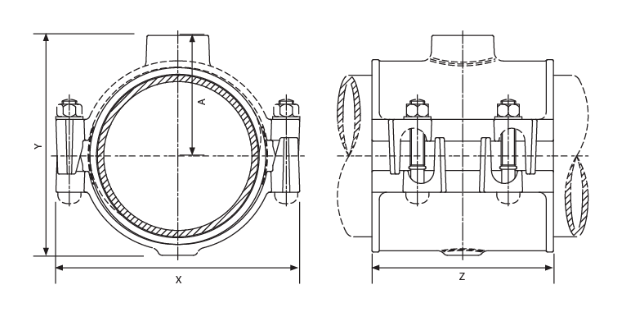

Размерный ряд резьбового врезного хомута EasiTap
| DN | Внешний диаметр трубы, мм | Размеры, мм | Болты (количество–размер–длина) | Вес, кг | Диаметр резьбового отвода, дюйм | ||||
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | X | Y (Max) | Z | A | ||||
| 80 | 92.3 | 103.0 | 184 | 173 | 200 | 92 | 4–M16x95mm | 5,00 | 1 1/2 или 2" BSP |
| 100 | 115.0 | 125.6 | 211 | 195 | 200 | 102 | 4–M16x95mm | 6,00 | 2" BSP |
| 125 | 141.0 | 153.9 | 239 | 210 | 200 | 120 | 4–M16x95mm | 7,50 | 2" BSP |
| 150 | 166.0 | 181.2 | 267 | 245 | 200 | 130 | 4–M16x95mm | 8,30 | 2" BSP |
| 175 | 200.0 | 210.0 | 296 | 266 | 200 | 146 | 4–M16x95mm | 9,00 | 2" BSP |
| 200 | 216.5 | 226.0 | 313 | 292 | 200 | 153 | 4–M16x95mm | 10,00 | 2" BSP |
| 230.2 | 243.5 | 332 | 309 | 200 | 161 | 4–M16x95mm | 10,80 | 2" BSP | |
| 250 | 243.0 | 267.0 | 362 | 330 | 212 | 180 | 4–M16x120mm | 13,70 | 2" BSP |
| 269.0 | 294.0 | 395 | 347 | 250 | 194 | 6–M16x120mm | 18,70 | 2" BSP | |
| 300 | 323.0 | 349.0 | 450 | 412 | 300 | 221 | 8–M16x120mm | 25,40 | 2" BSP |
