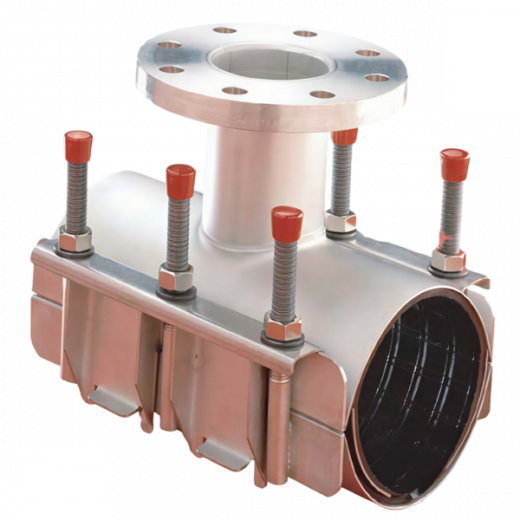

Фланцевый врезной хомут
Характеристики
DN
—
80-800
Tраб
—
до 50 °C;
Страна производства
—
Англия
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Фланцевый врезной хомут
Фланцевый врезной хомут для труб из чугуна, стали, ПВХ и ПЭ предназначен для осуществления врезок в трубопроводы через фланцевое соединение.
Особенности конструкции:
- Подходит для труб из чугуна, стали, ПВХ и ПЭ.
- Уплотнение HandiTee находится в контакте с трубой по всему периметру и прикреплено к корпусу хомута для лёгкости монтажа.
- Корпус хомута полностью охватывает периметр трубы — не деформирует трубу.
- Замки с простой и надёжной системой фиксации — облегчён монтаж в стеснённых условиях траншеи.
- Уплотнение из износостойкого EPDM вафельного типа — гарантия от утечек в течение длительного срока службы.
Материалы:
- Корпус из нержавеющей стали.
- Болты и гайки из нержавеющей стали.
- Уплотнение из EPDM.
Область применения:
- Фланцевый врезной хомут для труб из чугуна, стали, ПВХ и ПЭ предназначен для:
- трубопроводов для нейтральных жидкостей при допустимой рабочей температуре 50 °C;
- при установке на ПЭ трубы необходимо учитывать, что длина хомута должна быть в два раза больше суммы внешнего диаметра трубы и диаметра отвода: L = (OD + DN) × 2.
Защита от коррозии:
- Хомут полностью изготовлен из пассивированной нержавеющей стали.
Соответствие ГОСТам:
- Фланец соответствует ГОСТ 12815–80.
| Диаметр трубы, DN | Количество замков в конструкции | Внешний диаметр трубы, мм | Длина | Диаметр отвода, мм — 50 | Диаметр отвода, мм — 80 | Диаметр отвода, мм — 100 | Диаметр отвода, мм — 125 | Диаметр отвода, мм — 150 | Диаметр отвода, мм — 200 |
|---|---|---|---|---|---|---|---|---|---|
| 80 | 2 | 88–110 | 300 | • | • | ||||
| 100 | 2 | 113–133 | 300 | • | • | ||||
| 125 | 2 | 130–150 | 300 | • | • | ||||
| 150 | 2 | 150–170 | 300 | • | • | ||||
| 175 | 2 | 182–202 | 300 | • | • | ||||
| 200 | 2 | 210–230 | 300 | • | • | ||||
| 225 | 2 | 240–260 | 400 | • | • | • | • | ||
| 250 | 2 | 272–292 | 400 | • | • | • | • | ||
| 300 | 2 | 315–335 | 400 | • | • | • | • | ||
| 350 | 2 | 360–380 | 500 | • | • | • | • | • | • |
| 400 | 2 | 405–425 | 500 | • | • | • | • | • | • |
| 450 | 2 | 470–490 | 500 | • | • | • | • | • | • |
| 500 | 2 | 530–550 | 500 | • | • | • | • | • | • |
| 550 | 3 | 575–605 | 500 | • | • | • | • | ||
| 600 | 3 | 605–635 | 600 | • | • | • | • | • | • |
| 650 | 3 | 625–655 | 600 | • | • | • | • | • | • |
| 700 | 3 | 700–730 | 600 | • | • | • | • | • | • |
| 800 | 3 | 810–840 | 800 | • | • | • | • | • | • |
При заказе:
- Обязательно указывать внутренний и наружный диаметр трубы.
