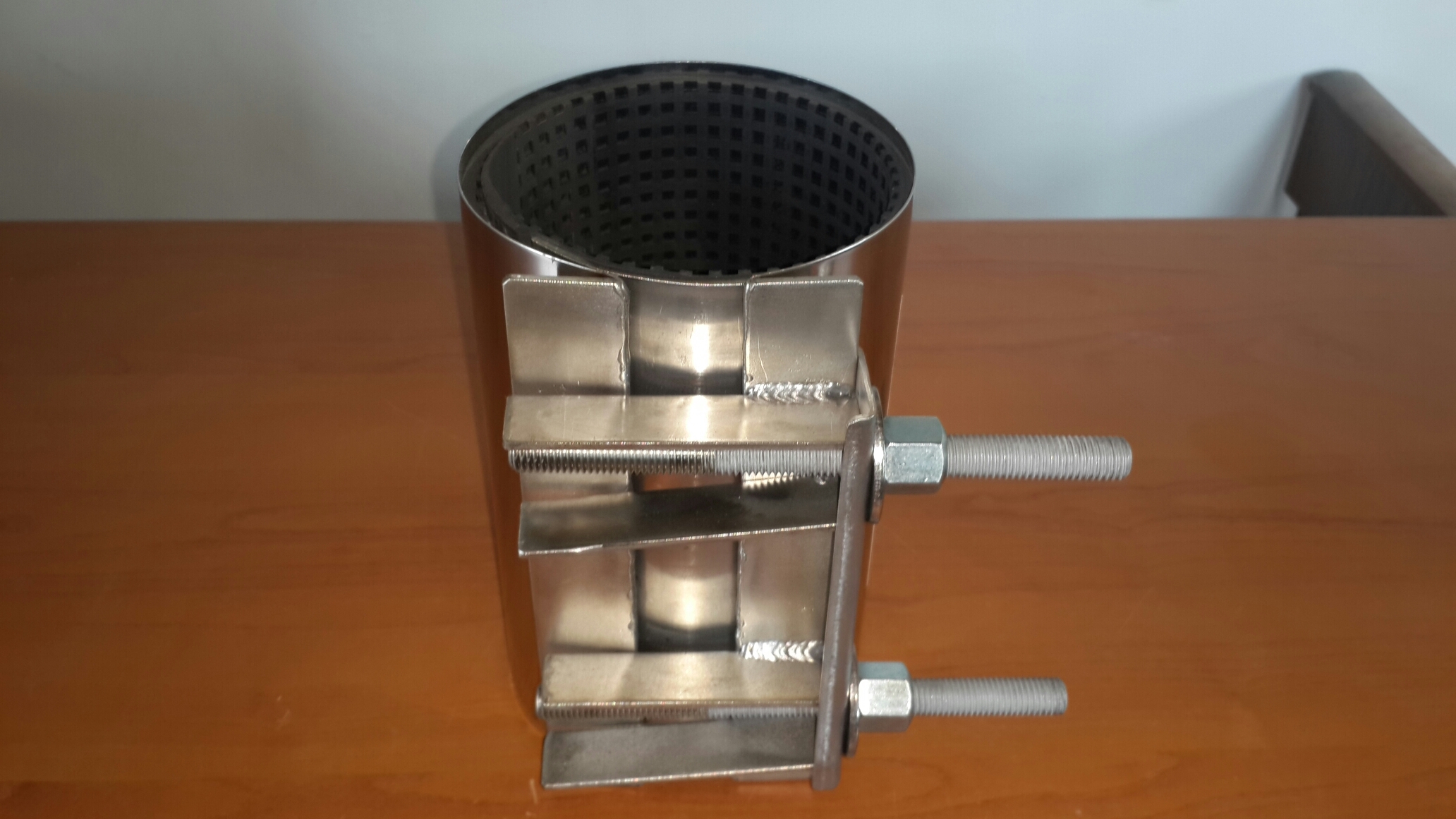

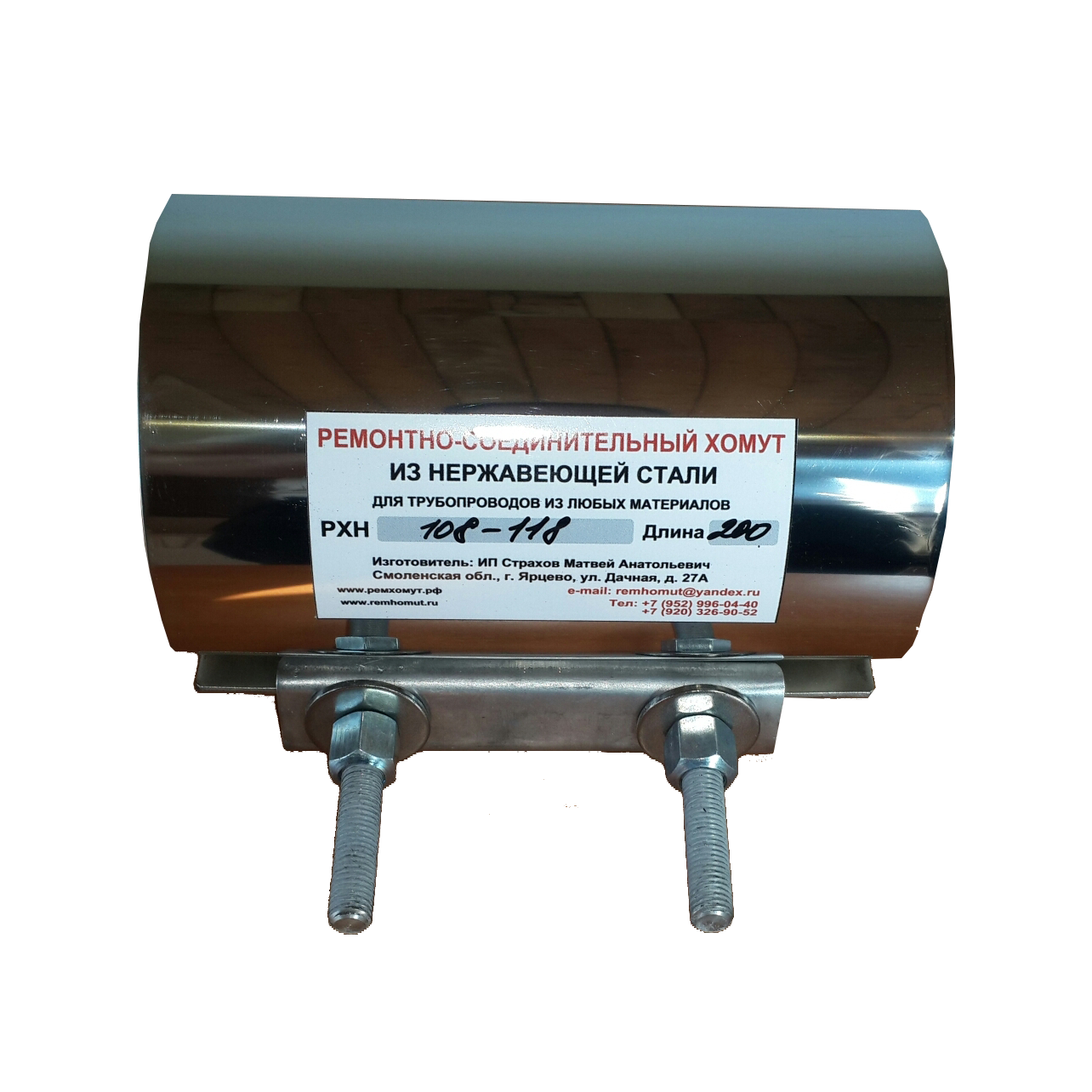

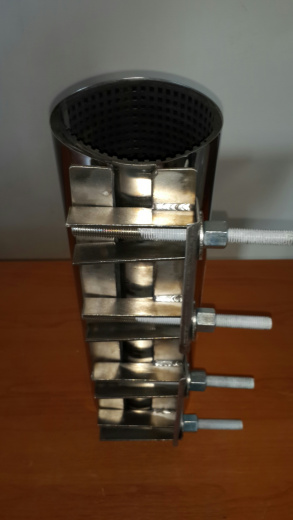

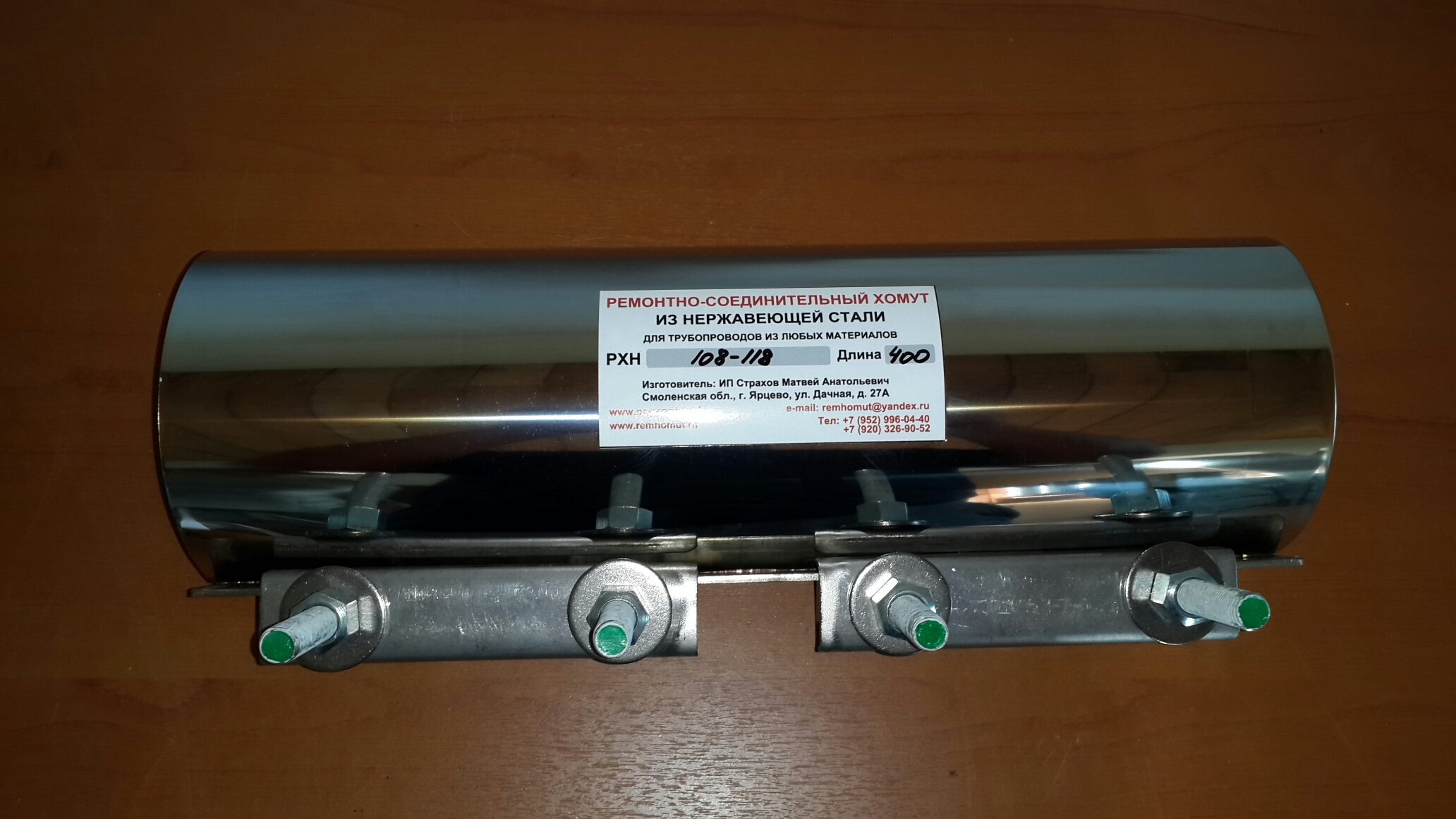

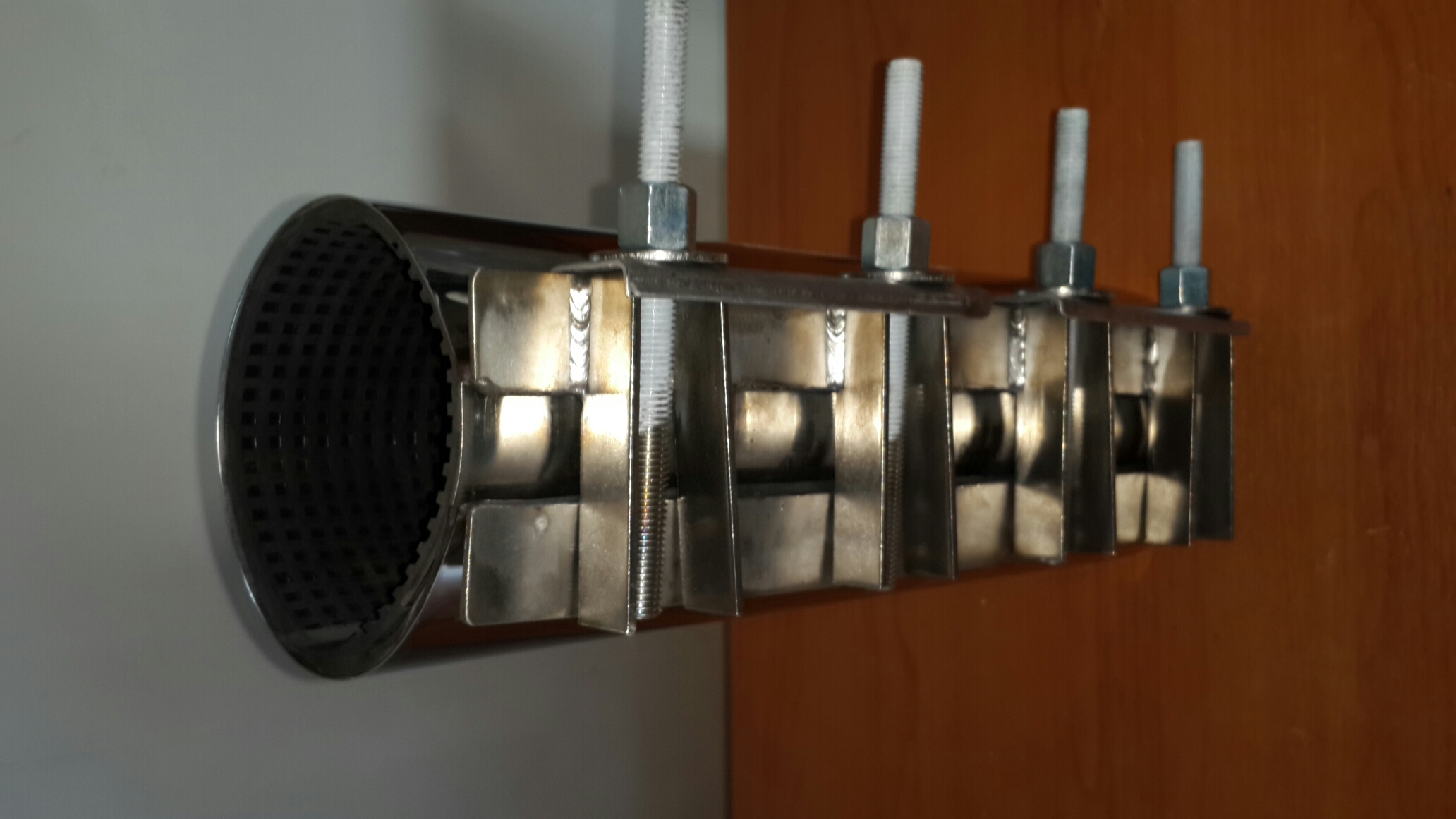

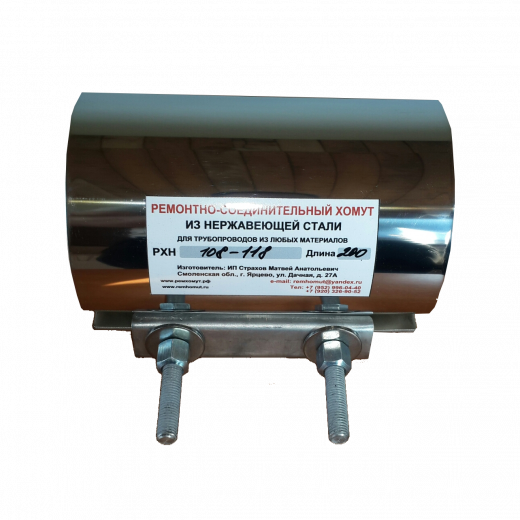

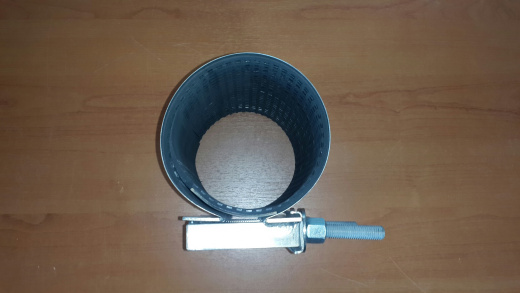

Ремонтно-соединительные хомуты РХН1 из высококачественной нержавеющей стали с одним замком предназначены для постоянного ремонта лопнувших или повреждённых труб диаметрами от 44 до 346мм, а также для соединения равных трубопроводов с питьевой или технической водой температурой до +120°C давлением до 16 атм.
Особо широкое применение ремонтные хомуты нашли в сфере жилищно-коммунального хозяйства, прежде всего водопровода и канализации.
Хомуты РХН1 можно использовать при любых повреждениях трубы: перелом трубы, продольные трещины, повреждение от сварки, не соосность стыка, местная питтинговая коррозия, присоединение/стык труб.
РХН1 используется на трубах из различных материалов: кованый чугун, литой чугун, сталь, асбоцемент, сталь с покрытием из полиэтилена, поливинилхлорид, армированный стеклопластик и полиэтилен.
Описание и технические характеристики.
- Ремонтный хомут изготовлен как цельная деталь из нержавеющей стали AISI 304 (ГОСТ России 08Х18Н10), длиной от 150 до 600мм.
- Размер диапазона установочного диаметра трубы 7-11мм.
- Рабочее давление в трубопроводах на которые можно установить ремонтные муфты РХН1 до 16 атм (зависит от диаметра).
- Все части химически пассивированы на защиту от коррозии после процесса сварки.
- Ремонтные муфты – Одно-замковые (одна часть).
- Резиновые уплотнения – пищевая резина EPDM (питьевая вода, слабые кислоты и щелочи и перекись водорода в температурном интервале от -30 до +120°C).

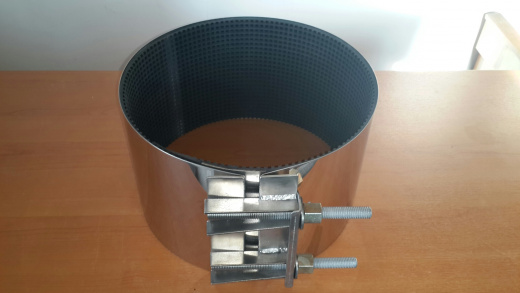

Уплотнение ремонтного хомута РХН1 имеет утончённый конец, и оно типа «вафли».
- Защитная оболочка подвергнута вулканизации.
- «П» – фиксатор.
- Шпильки покрыты тефлоновой смазкой.
- Шайбы: нержавеющая сталь AISI 304 (ГОСТ России 08Х18Н10).
- Гайки: сталь с оцинкованным противо-задирным покрытием, повышенной прочности.
- Используется специальный клей для фиксации резинового уплотнения к корпусу хомута, который удерживает уплотнитель на месте при максимальных нагрузках.
- Без съемных частей, которые можно потерять при монтаже.
- Нет необходимости в специальном инструменте, достаточно гаечного ключа.
- В большинстве случаев хомуты устанавливают не отключая воду в трубопроводах.
Хомуты ремонтные однозамковые, РХН 1 (Свертные муфты)
| Артикул, диапазон наружнего диаметра трубы, мм | Рабочее давление, бар | Длина 150 мм | Длина 200 мм | Длина 250 мм | Длина 300 мм | Длина 400 мм | Длина 500 мм | Длина 600 мм |
|---|---|---|---|---|---|---|---|---|
| РХН1-44-51 | 16 | 2873 | 3120 | |||||
| РХН1-48-55 | 16 | 2906 | 3159 | |||||
| РХН1-52-59 | 16 | 2951 | 3205 | |||||
| РХН1-57-64 | 16 | 2990 | 3250 | 4550 | 4875 | |||
| РХН1-60-67 | 16 | 3029 | 3296 | 4615 | 4947 | |||
| РХН1-63-70 | 16 | 3075 | 3341 | 4680 | 5012 | 6682 | ||
| РХН1-67-74 | 16 | 3107 | 3380 | 4732 | 5070 | 6760 | ||
| РХН1-70-77 | 16 | 3133 | 3406 | 4771 | 5109 | 6812 | ||
| РХН1-73-80 | 16 | 3172 | 3445 | 4823 | 5168 | 6890 | ||
| РХН1-75-83 | 16 | 3192 | 3471 | 4862 | 5207 | 6942 | ||
| РХН1-82-90 | 16 | 3250 | 3536 | 4953 | 5304 | 7072 | ||
| РХН1-87-97 | 16 | 3315 | 3601 | 5044 | 5402 | 7202 | ||
| РХН1-95-104 | 16 | 3393 | 3692 | 5168 | 5538 | 7384 | ||
| РХН1-98-108 | 16 | 3439 | 3738 | 5233 | 5610 | 7475 | ||
| РХН1-102-112 | 16 | 3478 | 3783 | 5298 | 5675 | 7566 | ||
| РХН1-108-118 | 16 | 3543 | 3848 | 5389 | 5772 | 7696 | ||
| РХН1-113-123 | 16 | 3575 | 3887 | 5441 | 5831 | 7774 | 9718 | |
| РХН1-118-128 | 16 | 3640 | 3959 | 5545 | 5941 | 7917 | 9900 | |
| РХН1-120-131 | 16 | 3660 | 3978 | 5571 | 5967 | 7956 | 9945 | |
| РХН1-125-135 | 16 | 3699 | 4024 | 5636 | 6039 | 8047 | 10062 | |
| РХН1-133-144 | 16 | 4024 | 4375 | 6123 | 6565 | 8749 | 10940 | |
| РХН1-139-150 | 16 | 4082 | 4440 | 6214 | 6663 | 8879 | 11102 | |
| РХН1-145-155 | 16 | 4147 | 4511 | 6318 | 6767 | 9022 | 11278 | |
| РХН1-151-161 | 16 | 4212 | 4576 | 6409 | 6864 | 9152 | 11440 | |
| РХН1-159-170 | 16 | 4290 | 4661 | 6526 | 6994 | 9321 | 11655 | |
| РХН1-165-175 | 16 | 4355 | 4732 | 6624 | 7098 | 9464 | 11830 | |
| РХН1-168-180 | 16 | 4388 | 4771 | 6682 | 7157 | 9542 | 11928 | |
| РХН1-176-186 | 10 | 4862 | 6806 | 7293 | 9724 | 12155 | ||
| РХН1-180-191 | 10 | 4908 | 6871 | 7365 | 9815 | 12272 | ||
| РХН1-193-203 | 10 | 5038 | 7053 | 7560 | 10075 | 12597 | ||
| РХН1-200-210 | 10 | 5324 | 7456 | 7989 | 10647 | 13312 | ||
| РХН1-209-220 | 10 | 5434 | 7605 | 8151 | 10868 | 13585 | ||
| РХН1-215-226 | 10 | 5506 | 7709 | 8262 | 11011 | 13767 | ||
| РХН1-219-230 | 10 | 5545 | 7761 | 8320 | 11089 | 13865 | ||
| РХН1-222-233 | 10 | 5590 | 7826 | 8385 | 11180 | 13975 | 16770 | |
| РХН1-228-240 | 10 | 5655 | 7917 | 8483 | 11310 | 14138 | 16965 | |
| РХН1-243-253 | 10 | 5857 | 8203 | 8788 | 11713 | 14645 | 17570 | |
| РХН1-252-262 | 10 | 5967 | 8353 | 8951 | 11934 | 14918 | 17901 | |
| РХН1-261-271 | 10 | 6078 | 8509 | 9120 | 12155 | 15197 | 18233 | |
| РХН1-271-281 | 10 | 6188 | 8665 | 9282 | 12376 | 15470 | 18564 | |
| РХН1-280-290 | 10 | 6299 | 8821 | 9451 | 12597 | 15750 | 18896 | |
| РХН1-294-304 | 10 | 6474 | 9061 | 9711 | 12948 | 16185 | 19422 | |
| РХН1-315-326 | 10 | 6741 | 9438 | 10114 | 13481 | 16855 | 20222 | |
| РХН1-320-330 | 10 | 6786 | 9503 | 10179 | 13572 | 16965 | 20358 | |
| РХН1-324-334 | 10 | 6851 | 9594 | 10277 | 13702 | 17128 | 20553 | |
| РХН1-335-346 | 10 | 6981 | 9776 | 10472 | 13962 | 17453 | 20943 |
Приведены размеры хомутов РХН1 имеющиеся в наличии на складе.
Хомуты больших размеров изготавливаются на заказ. Сроки от 1 до 3 дней.
