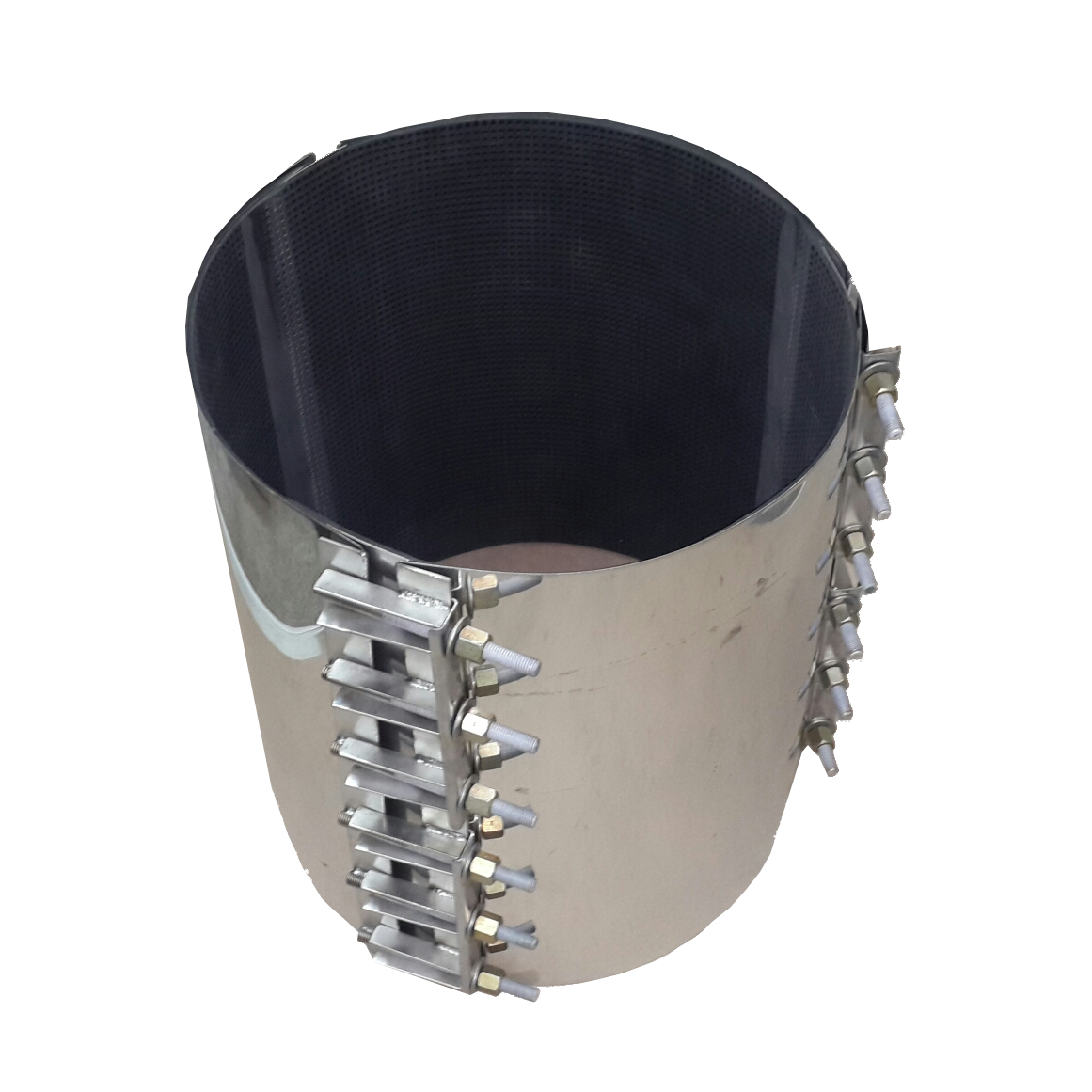

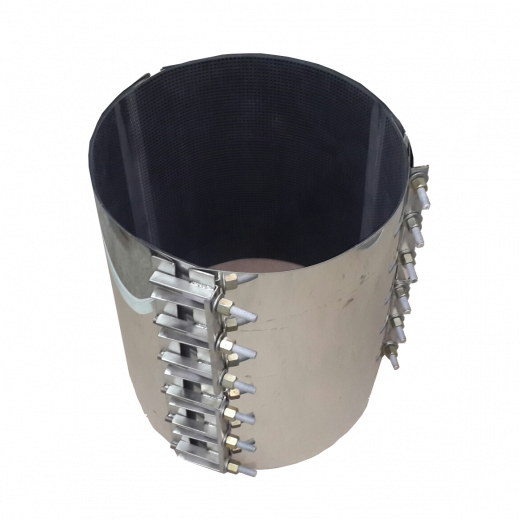

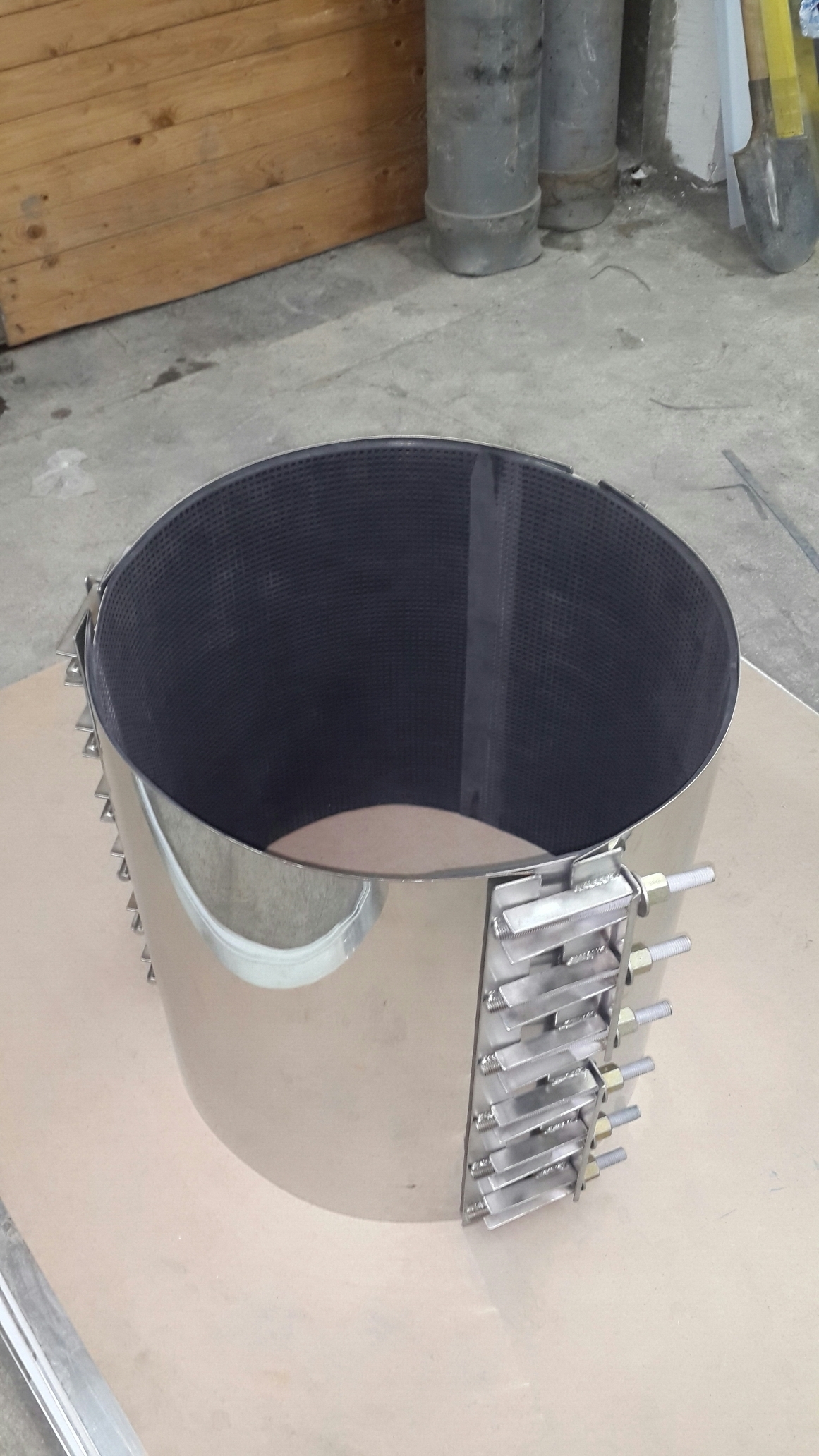

Ремонтно-соединительные хомуты РХН3 из высококачественной нержавеющей стали с тремя замками предназначены для постоянного ремонта лопнувших или повреждённых труб диаметрами от 267 до 1000мм, а также для соединения равных трубопроводов с питьевой или технической водой температурой до +120°C давлением до 16 атм.
Особо широкое применение ремонтные хомуты нашли в сфере жилищно-коммунального хозяйства (Водоканалы, ремонт водопровода, канализации).
Хомуты РХН3 можно использовать при любых повреждениях трубы: перелом трубы, продольные трещины, повреждение от сварки, несоосность стыка, местная питтинговая коррозия, присоединение/стык труб.
Ремонтные муфты РХН3 используется на трубах из различных материалов: кованый чугун, литой чугун, сталь, асбоцемент, сталь с покрытием из полиэтилена, поливинилхлорид, армированный стеклопластик и полиэтилен.
Описание и технические характеристики.
- Ремонтные хомуты РХН3 изготовлены из нержавеющей стали AISI 304 (ГОСТ России 08Х18Н10), длиной от 200 до 1000мм.
- Размер диапазона установочного диаметра трубы 30мм.
- Рабочее давление в трубопроводах до 10атм (зависит от диаметра).
- Все части химически пассивированы на защиту от коррозии после процесса сварки.
- Трёх-замковые (3 части).
- Резиновые уплотнения – пищевая резина EPDM (питьевая вода, слабые кислоты и щелочи и перекись водорода в температурном интервале от -30 до +120°C). Уплотнение имеет утончённый конец, и оно типа «вафли».
- Защитная оболочка подвергнута вулканизации.
- «П» – надёжный фиксатор.
- Шпильки покрыты тефлоновой смазкой.
- Гайки: сталь с оцинкованным противо-задирным покрытием, повышенной прочности.
- Используется специальный клей для фиксации резинового уплотнения к корпусу хомута, который удерживает уплотнитель на месте при максимальных нагрузках.
- Без съемных частей, которые можно потерять при монтаже.
- Нет необходимости в специальном инструменте для установки ремонтного хомута РХН, достаточно гаечного ключа.
- В большинстве случаев хомуты устанавливают не отключая воду в трубопроводах.
Хомуты ремонтные трехзамковые, РХН 3 (Свертные муфты)
| Артикул, диапазон наружнего диаметра трубы, мм | Рабочее давление, бар | Длина 300 мм | Длина 400 мм | Длина 500 мм | Длина 600 мм |
|---|---|---|---|---|---|
| 267-297 | 10 | 17141 | 22854 | ||
| 300-330 | 10 | 17745 | 23660 | ||
| 323-353 | 10 | 18155 | 24206 | ||
| 352-382 | 10 | 18701 | 24934 | 31168 | |
| 378-408 | 10 | 19188 | 25584 | 31980 | |
| 402-432 | 10 | 19656 | 26208 | 32760 | |
| 429-459 | 10 | 20144 | 26858 | 33573 | |
| 456-486 | 10 | 20690 | 27586 | 34483 | 41379 |
| 490-520 | 10 | 21294 | 28392 | 35490 | 42588 |
| 520-550 | 10 | 21918 | 29224 | 36530 | 43836 |
| 532-562 | 6 | 29484 | 36855 | 44226 | |
| 545-575 | 6 | 29848 | 37310 | 44772 | |
| 570-600 | 6 | 30498 | 38123 | 45747 | |
| 586-616 | 6 | 38448 | 46137 | ||
| 609-639 | 6 | 39260 | 47112 | ||
| 615-645 | 6 | 39488 | 47385 | ||
| 633-663 | 4 | 40040 | 48048 | ||
| 654-684 | 4 | 40723 | 48867 | ||
| 702-732 | 4 | 52572 | |||
| 711-741 | 4 | 52962 | |||
| 747-777 | 4 | 54327 | |||
| 780-810 | 4 | 55965 | |||
| 813-843 | 3 | 56784 | |||
| 852-882 | 2 | 58305 | |||
| 864-894 | 2 | 58695 | |||
| 900-930 | 2 | 60060 | |||
| 925-955 | 2 | 61035 | |||
| 945-975 | 2 | 61854 | |||
| 970-1000 | 2 | 62790 |
В таблице приведены размеры хомутов РХН3 с тремя замками, имеющиеся в наличии на складе.

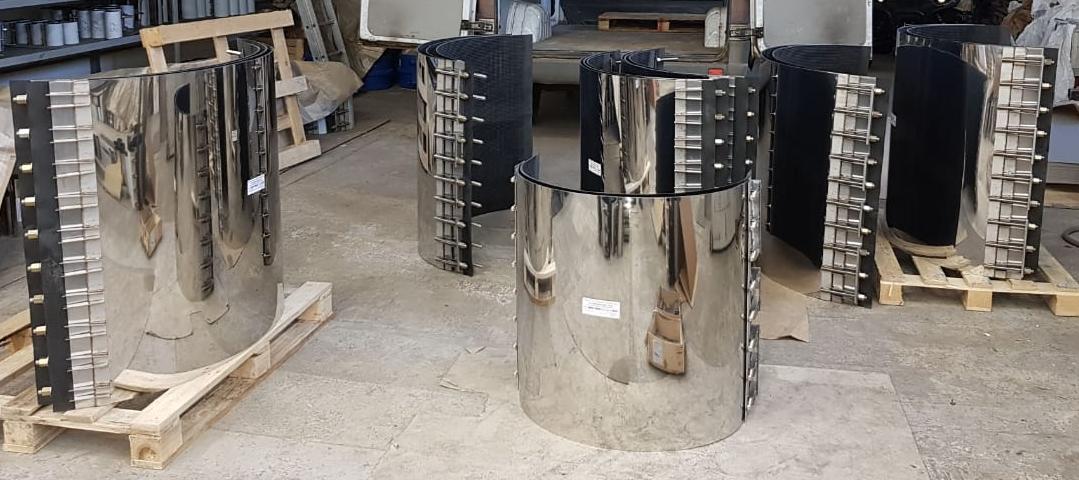

Хомуты ремонтные РХН3 больших размеров изготавливаются на заказ. Сроки от 1 до 3 дней.
