Клапаны Ridval RVC 25
Клапан обратный фланцевый тип RVC 25 предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах тепло и водоснабжения, отопления, водоподготовки и канализации.
Применение
Вода в системах холодного и горячего водоснабжения, отопления, водоотведения, пожаротушения, морская вода, питьевая вода, воздух, сточные воды, гликолевые смеси и т.д.
Особенности
- Створка клапана вулканизирована EPDM, что обеспечивает герметичность класса А».
- Рассверловка фланцев: универсальная PN10/16.
- Уникальные серийные номера на шильде изделия.
- Гарантированный pecypc открытия-закрытия не менее 5000 циклов.
- Возможность обслуживания клапана без демонтажа.
Технические параметры, нормы и стандарты
- Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015.
- Максимальное рабочее давление: 16 кгс/см² (бар).
- Максимальное испытательное давление 24 кгс/см² по ГОСТ 33257-2015.
- Температура рабочей среды: от -25 до +130°C.
- Герметичность: класс А по ГОСТ 9544-2015.
- Защитное покрытие: эпоксидное порошковое, не менее 250 мкм.

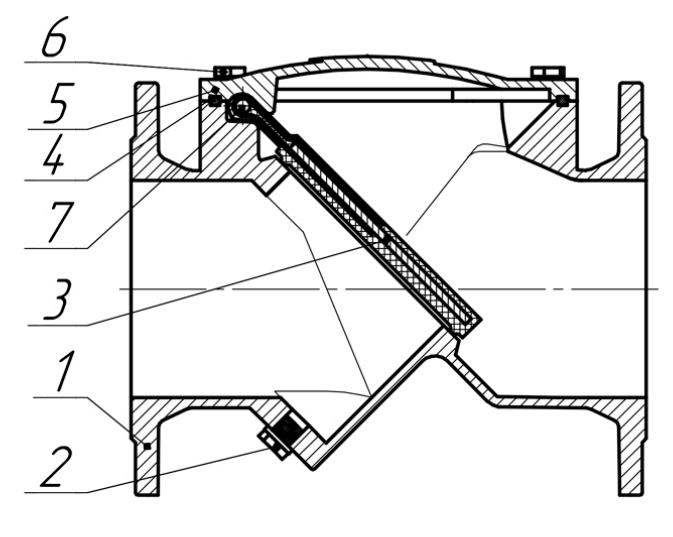

Материальное исполнение клапанов
| Поз. | Деталь | Материал |
|---|---|---|
| 1 | Корпус | ВЧ50 (GGG50) |
| 2 | Сливная пробка | 08X18H10 (ЅЅ304) |
| 3 | Створка | Ст20+EPDM |
| 4 | Уплотнение крышки | EPDM |
| 5 | Крышка | ВЧ50 (GGG50) |
| 6 | Болт | 08X18H10 (SS304) – A2 |
| 7 | Ось | 08X18H10 (SS304) |

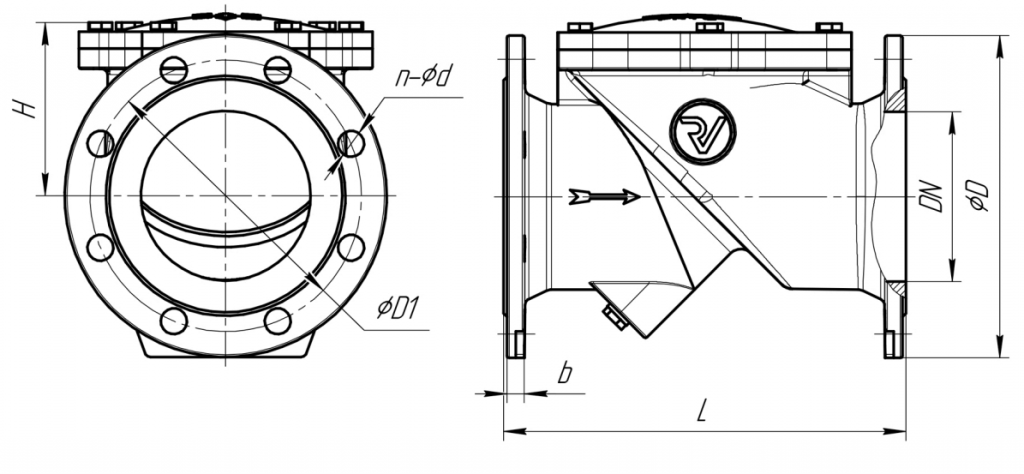

Таблица основных размеров
| DN | L | H | D | PN10 | PN16 | b | Macca, кг | ||
|---|---|---|---|---|---|---|---|---|---|
| D1 | n-d | D1 | n-d | ||||||
| 50 | 203 | 83 | 165 | 125 | 4-18 | 125 | 4-18 | 19 | 12 |
| 65 | 216 | 90 | 185 | 145 | 4-18 | 145 | 4-18 | 19 | 16 |
| 80 | 241 | 95 | 200 | 160 | 8-18 | 160 | 8-18 | 19 | 19 |
| 100 | 292 | 110 | 220 | 180 | 8-18 | 180 | 8-18 | 19 | 25 |
| 125 | 330 | 135 | 250 | 210 | 8-18 | 210 | 8-18 | 19 | 39 |
| 150 | 356 | 156 | 285 | 240 | 8-22 | 240 | 8-22 | 19 | 55 |
| 200 | 495 | 186 | 340 | 295 | 8-22 | 295 | 12-22 | 20 | 110 |
| 250 | 622 | 214 | 405 | 350 | 12-22 | 355 | 12-26 | 22 | 150 |
| 300 | 698 | 245 | 460 | 400 | 12-22 | 410 | 12-26 | 24,5 | 200 |
| 400 | 905 | 400 | 580 | 515 | 16-26 | 525 | 16-30 | 28 | 294 |
Характеристики
|
DN
|
50-400 |
|
Масса, кг
|
12-294 |
|
Тип соединения
|
фланцевое |
|
D
|
165-580 |
|
H
|
83-400 |
|
L
|
203-905 |
|
Гарантия
|
10 лет |
