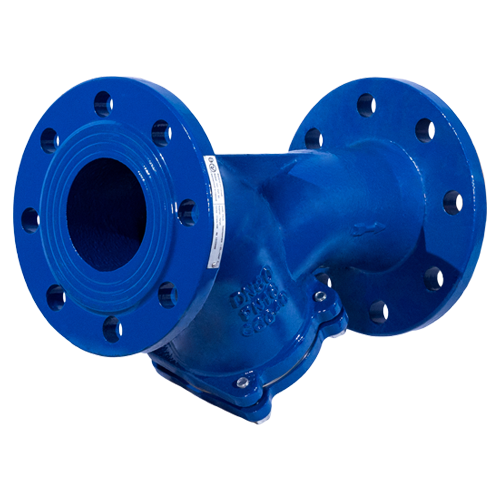

Фильтр сетчатый RIDVAL RVF 30
Характеристики
Сетка
—
Нержавеющая сталь
DN
—
DN
PN
—
16
Корпус
—
ВЧ50 (чугун)
Уплотнение
—
металлографит
Страна производства
—
Россия
Цена действительна только для сайта и может отличаться от указанной в прайс-листе

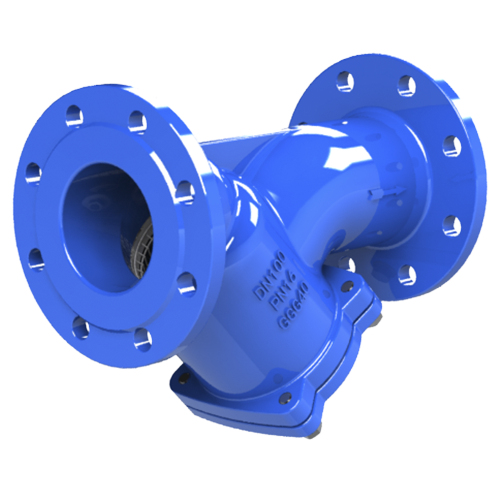

Фильтр сетчатый RIDVAL RVF 30
Применение:
Вода в системах холодного и горячего водоснабжения, отопления, пожаротушения, морская вода, питьевая вода, воздух, гликолевые смеси и т.д.
Особенности:
- Материалы фильтра позволяют применять для систем с температурой среды до +90°С;
- Рассверловка отверстии фланцев:
- DN32-150 PN10/16;
- DN200-400 PN16;
- Наличие магнитной вставки из нержавеющей стали;
- Фильтрующий элемент выполнен из плетеной нержавеющей стали;
- Уникальные серийные номера на шильде изделия;
Технические параметры, нормы и стандарты:
- Тип присоединения к трубопроводу: фланцевое. Ответные фланцы трубопровода по ГОСТ 33259-2015;
- Максимальное рабочее давление 16 кгс/см (бар);
- Максимальное испытательное давление 24 кгс/см2 (бар) по ГОСТ 33257-2015;
- Температура рабочей среды: от -25 до +90°С;
- Защитное покрытие: Эпоксидное порошковое, не менее 250 мкм;

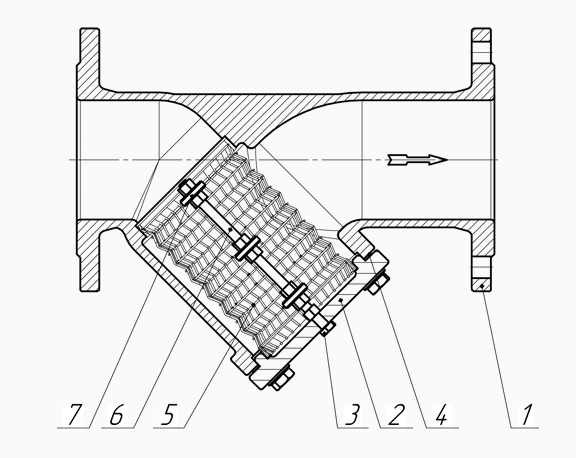

Конструкция
|
Поз. |
Деталь |
Материал |
|---|---|---|
|
1 |
Корпус |
ВЧ50 (GGG50) |
|
2 |
Крышка |
ВЧ50 (GGG50) |
|
3 |
Сливная пробка |
08Х18Н10 (SS304) |
|
4 |
Уплотнение |
Металлографит |
|
5 |
Сетка |
08Х18Н10 (SS304) |
|
6 |
Стержень |
08Х18Н10 (SS304) |
|
7 |
Магнитное кольцо |
Магнит |

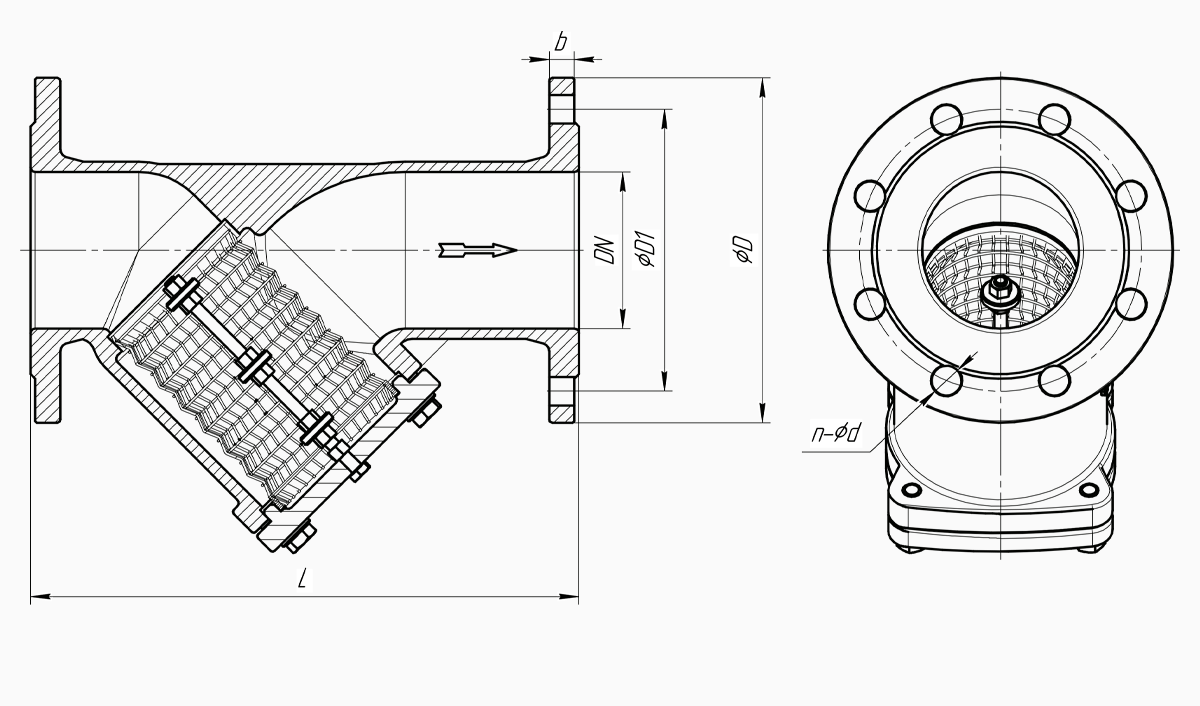

Размеры
|
DN |
L |
D |
D1 |
n-d |
H |
Масса, кг |
|---|---|---|---|---|---|---|
|
32 |
180 |
140 |
100 |
4-19 |
90 |
4,5 |
|
40 |
200 |
150 |
110 |
4-19 |
135 |
5,6 |
|
50 |
230 |
165 |
125 |
4-19 |
150 |
7,6 |
|
65 |
290 |
185 |
145 |
4-19 |
165 |
9,6 |
|
80 |
310 |
200 |
160 |
8-19 |
200 |
11,4 |
|
100 |
350 |
220 |
180 |
8-19 |
240 |
16 |
|
125 |
400 |
250 |
210 |
8-19 |
290 |
22,5 |
|
150 |
480 |
285 |
240 |
8-23 |
330 |
32,7 |
|
200 |
600 |
340 |
295 |
12-23 |
380 |
57,8 |
|
250 |
730 |
405 |
355 |
12-28 |
485 |
91,5 |
|
300 |
850 |
460 |
410 |
12-28 |
565 |
132 |
|
350 |
980 |
520 |
470 |
16-28 |
640 |
235 |
|
400 |
1100 |
580 |
525 |
16-31 |
700 |
345 |
