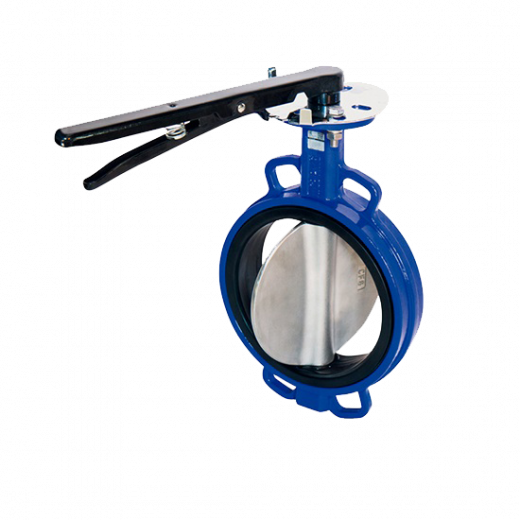

Затвор поворотный дисковый тип 015w (межфланцевый, корпус сталь) – это вид трубопроводной арматуры с регулирующим и запирающим элементом в форме диска, который вращается вокруг оси (вала), расположенной перпендикулярно оси трубопровода.
Назначение
Полное перекрытие потока рабочей среды в прямом и обратном направлениях и регулирование расхода рабочей среды.
Герметичность
Двухсторонняя, класс А по ГОСТ 9544-2015.
Применение
Системы водоснабжения, водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иные области промышленности и ЖКХ.
Особенности конструкции
Уменьшена строительная высота, могут эксплуатироваться в условиях ограниченного пространства.
Тип присоединения к трубопроводу
Межфланцевое.
Ответные фланцы
Фланцы воротниковые PN10 и PN16 по ГОСТ 33259-2015. Затвор имеет универсальную рассверловку.
Рекомендуемое монтажное положение
Ось вращения – горизонтально.
Допускается установка затвора ось вращения – вертикально, исполнительным механизмом вверх с отклонением от вертикальной оси max +/-900.
Виды исполнительных механизмов
рукоятка с возможностью фиксации диска с дискретностью 9 градусов – для затворов DN 40-300.
Примечание
Для затворов DN 200-300 рекомендуется использовать редуктор. Для устройств DN 40-300 – четвертьоборотный самотормозящийся редуктор с возможностью фиксации диска в любом положении и четвертьоборотный электропривод с возможностью фиксации диска в любом положении.
Дополнительные опции
Затворы с рукояткой и редуктором могут комплектоваться устройством контроля положения в цепях автоматизированных систем.
|
DN
|
40-300 |
|
PN
|
16 |
|
Tраб
|
от -25°C до +130°C |
|
Tмакс
|
+150°C |
|
Корпус
|
углеродистая сталь |
|
Уплотнение
|
EPDM |
|
Тип соединения
|
межфланцевое |
|
Диск
|
нержавеющая сталь |
|
Страна производства
|
Россия |
|
Гарантия
|
10 лет |
|
Срок эксплуатации
|
50 лет |
